GFT Gelbo Flex Tester

Εισαγωγή του Gelbo Flex Tester

Ο Gelbo Flex Tester είναι ένα εξειδικευμένο όργανο που έχει σχεδιαστεί για να αξιολογεί αντοχή στην κάμψη και τη μηχανική ακεραιότητα εύκαμπτων υλικών, όπως μεμβράνες φραγμού, ελάσματα και επικαλυμμένα υφάσματα. Με την προσομοίωση πραγματικής στρέψης και συμπιεστικής παραμόρφωσης, αυτός ο δοκιμαστής παρέχει κρίσιμες γνώσεις σχετικά με την αντοχή των υλικών συσκευασίας και των επικαλυμμένων υλικών σε σχηματισμός τρυπών, cracking, και υποβάθμιση της ιδιότητας φραγμού. Πρότυπα όπως ASTM F392 και ISO 7854 καθορίζουν τις μεθόδους δοκιμής που εξασφαλίζουν ακρίβεια, επαναληψιμότητα και διεθνή συγκρισιμότητα.

Ο Gelbo Flex Tester, που μερικές φορές αναφέρεται ως δοκιμαστής ελαστικότητας ή δοκιμαστής κάμψης, λειτουργεί υποβάλλοντας τα δοκίμια σε ταυτόχρονες κινήσεις στρέψης και συμπίεσης. Αυτή η συνδυασμένη δράση αναπαράγει τη μηχανική καταπόνηση που υφίστανται τα εύκαμπτα υλικά συσκευασίας κατά τη διάρκεια της πλήρωσης, της σφράγισης, της μεταφοράς και της αποθήκευσης.

Η μέθοδος δοκιμής, κοινώς γνωστή ως Μέθοδος δοκιμής Gelbo, αξιολογεί την ικανότητα ενός υλικού να διατηρεί την ακεραιότητά του υπό κυκλική παραμόρφωση. Τα υλικά που αποτυγχάνουν σε αυτή τη δοκιμή αναπτύσσουν συχνά μικροσκοπικές οπές ή ρωγμές που θέτουν σε κίνδυνο την απόδοση φραγμού της συσκευασίας έναντι του οξυγόνου, της υγρασίας ή της μετάδοσης αερίων.

https://www.youtube.com/watch?v=HDpqg4jkaeA

Αρχή του Gelbo Flex και των σχετικών προτύπων

Δύο κύρια διεθνή πρότυπα διέπουν την αξιολόγηση της ανθεκτικότητας των ελαστικών: ASTM F392 και ISO 7854.

ASTM F392, με τίτλο Πρότυπη πρακτική για τη ρύθμιση εύκαμπτων υλικών φραγμού για ανθεκτικότητα στην ευκαμψία, καθορίζει τις συνθήκες δοκιμής για την αξιολόγηση της αντοχής των εύκαμπτων υλικών συσκευασίας σε τρύπες που προκαλούνται από την κάμψη και αστοχίες φραγμού. Στη μέθοδο αυτή, τα δοκίμια υποβάλλονται σε επαναλαμβανόμενη κάμψη σε 45 κύκλοι ανά λεπτό, που περιλαμβάνει ένα Στροφή 440° σε συνδυασμό με ένα Οριζόντια κίνηση 65 mm. Η δοκιμή διεξάγεται υπό τυπικές συνθήκες 23 ± 2°C και 50 ± 5% σχετική υγρασία. Ανάλογα με το επιθυμητό επίπεδο κλιματισμού, οι κύκλοι δοκιμής μπορεί να κυμαίνονται από 20 έως 2700, που αντιστοιχούν σε επίπεδα A έως E.

ISO 7854, Υφάσματα με επικάλυψη από καουτσούκ ή πλαστικό - Προσδιορισμός της αντοχής σε βλάβη από κάμψη, ορίζει τρεις μεθόδους δοκιμής κάμψης. Μέθοδος C, γνωστό ως το Μέθοδος τσαλάκωσης/ελαστικότητας, μοιάζει πολύ με την αρχή Gelbo. Εδώ, ένα κυλινδρικό δοκίμιο υποβάλλεται σε ταλαντευόμενη συστροφή και αξονική συμπίεση, προσομοιώνοντας την καταπόνηση κάμψης στην πραγματική ζωή για επικαλυμμένα υφάσματα, ιατρικά υλικά και τεχνικά υφάσματα.

Μαζί, τα πρότυπα αυτά καθιερώνουν τη διαδικασία Gelbo flex ως το παγκόσμιο σημείο αναφοράς για δοκιμή αντοχής σε κάμψη.

Πώς λειτουργεί το Gelbo Flex Tester

Ο Gelbo Flex Tester (για παράδειγμα, το Δοκιμαστής αντοχής GFT Flex από Κυτταρικά όργανα) λειτουργεί με μεγάλη ακρίβεια για να αναπαράγει τις κινήσεις κάμψης ASTM και ISO.

1. Προετοιμασία δείγματος: Τα πρότυπα δείγματα είναι 200 × 280 mm, κόβεται τόσο προς τη μηχανή όσο και προς την εγκάρσια κατεύθυνση.
2. Τοποθέτηση: Τα δείγματα συσφίγγονται ή προσκολλώνται στις ατράκτους του δοκιμαστή, σχηματίζοντας κυλινδρικό σχήμα για ταυτόχρονη συστροφή και συμπίεση.
3. Κύκλος κάμψης: Ο ελεγκτής εκτελεί ένα Στροφή 440° κατά τη διάρκεια των πρώτων 90 mm της διαδρομής, ακολουθούμενη από μια 65 mm γραμμική συμπίεση, με συνέπεια 45 κύκλοι ανά λεπτό.
4. Επιλογή τρόπου λειτουργίας: Οι χρήστες μπορούν να επιλέξουν από πέντε προγραμματιζόμενες λειτουργίες δοκιμής (A-E) για να ταιριάζουν σε διαφορετικούς τύπους υλικών ή στόχους δοκιμών.
5. Αξιολόγηση αποτελεσμάτων: Μετά την προετοιμασία, τα δείγματα επιθεωρούνται για οπές, ρωγμές ή υποβάθμιση του φραγμού χρησιμοποιώντας OTR (ρυθμός μετάδοσης οξυγόνου), WVTR (Ρυθμός μετάδοσης υδρατμών), ή GTR δοκιμές.

Αυτή η ελεγχόμενη διαδικασία επιτρέπει στα εργαστήρια και τις ομάδες ποιοτικού ελέγχου να ποσοτικοποιήσουν τις αντίσταση κάμψης και να προβλέψει την απόδοσή του υπό πραγματικές μηχανικές καταπονήσεις.

Βασικά χαρακτηριστικά και κύρια παράμετρος

Ο GFT Gelbo Flex Tester σειρά από Κυτταρικά όργανα προσφέρει προηγμένη τεχνολογία σχεδιασμένη για υψηλή ακρίβεια και ευκολία στη χρήση:

1. Έλεγχος PLC & διεπαφή οθόνης αφής - Εξασφαλίζει ακριβή έλεγχο κίνησης, φιλική προς το χρήστη λειτουργία και επαναληψιμότητα δεδομένων.

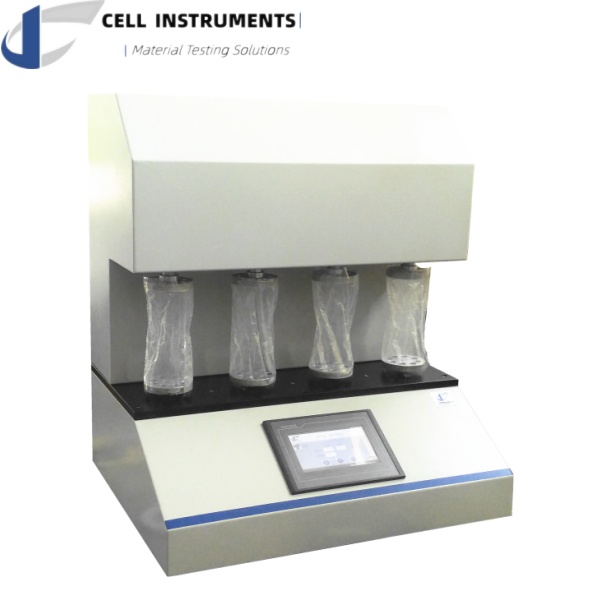

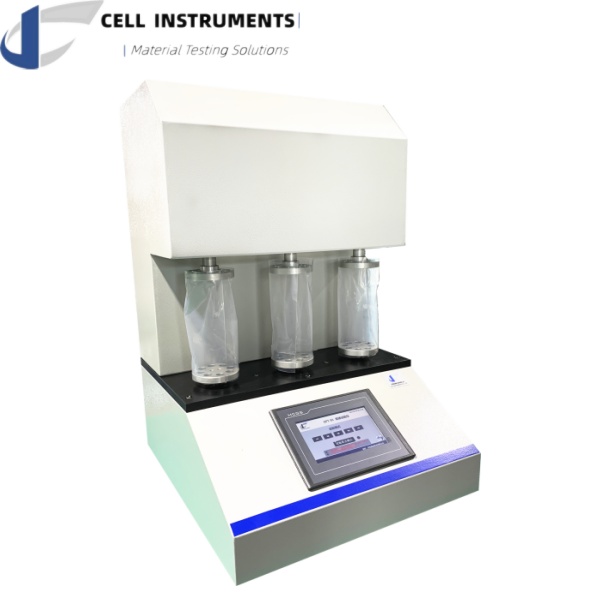

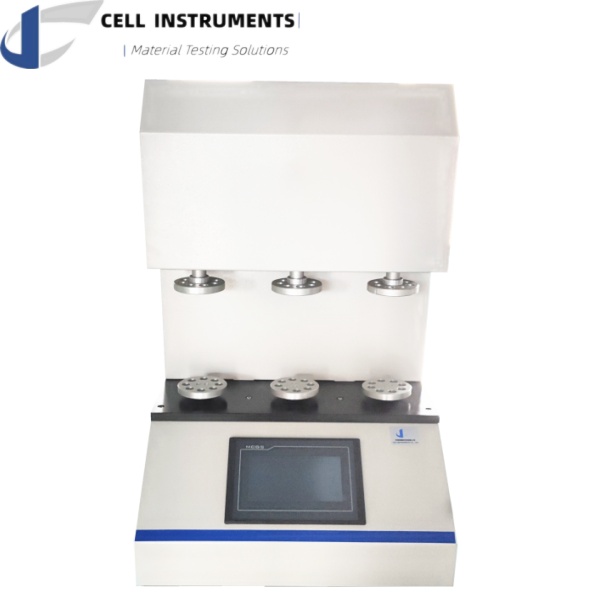

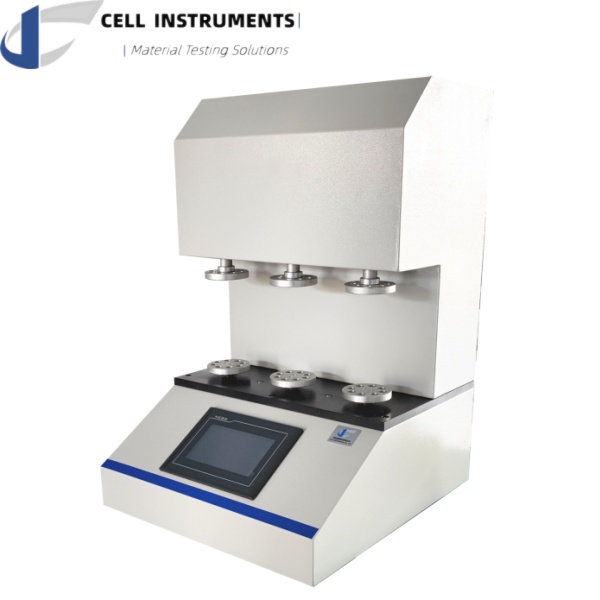

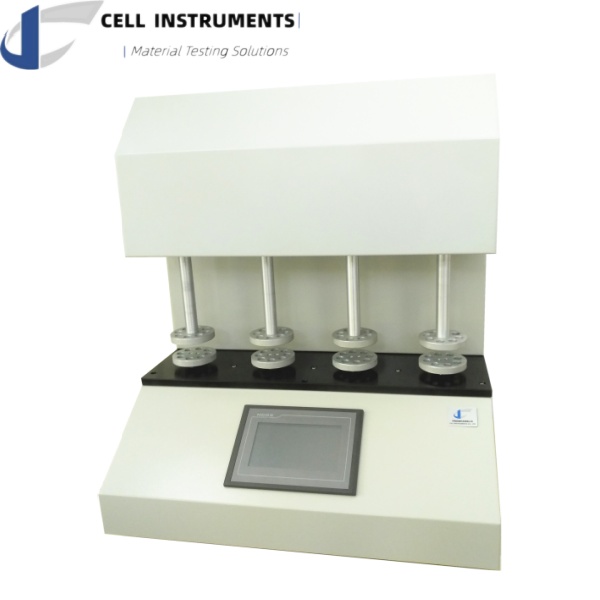

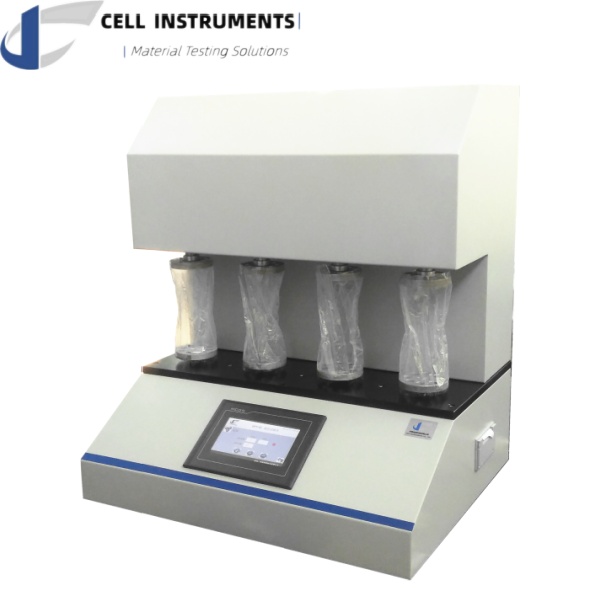

2. Πολλαπλοί σταθμοί δοκιμής - Διαθέσιμο με τρεις ή τέσσερις σταθμούς για παράλληλες δοκιμές και συγκριτική ανάλυση.
3. Προγραμματιζόμενες συνθήκες δοκιμής - Υποστηρίζει τις λειτουργίες A-E του ASTM F392 για ευέλικτες δοκιμές από γρήγορη διαλογή (20 κύκλοι) έως αξιολόγηση αντοχής (2700 κύκλοι).
4. Ανθεκτικός μηχανικός σχεδιασμός - Σχεδιασμένο για μακροχρόνια σταθερότητα και συμμόρφωση με ASTM F392 και ISO 7854 πρότυπα.
5. Ενισχυμένη αξιοπιστία δεδομένων - Υποστηρίζει την αξιολόγηση μετά το τεστ ακεραιότητα φραγμού, σχηματισμό οπών και μεταβολές της μηχανικής αντοχής.

GFT Gelbo Flex Flex Tester αντοχής GFT
Παράμετρος	Μοντέλο GFT-02	Μοντέλο GFT-01
Flex Angle	440° (90 mm) ή 400° (80 mm)
Ικανότητα	3,5 N.m	2,5 Nm
Οριζόντιο Εγκεφαλικό	155 mm ή 80 mm
Σταθμοί	3	4
Μέγεθος δείγματος	280 mm x 200 mm
Εξουσία	110~220V

Εφαρμογές της δοκιμής Gelbo Flex

Δοκιμή flex Gelbo είναι απαραίτητη σε βιομηχανίες όπου τα εύκαμπτα υλικά πρέπει να διατηρούν την ακεραιότητα των φραγμών και την αισθητική τους ποιότητα μετά από επανειλημμένους χειρισμούς ή μηχανικές καταπονήσεις. Οι βασικοί τομείς εφαρμογής περιλαμβάνουν:

• Ευέλικτη συσκευασία για τρόφιμα, φαρμακευτικά προϊόντα και ιατρικές συσκευές
• Επικαλυμμένα υφάσματα και ταινίες για βιομηχανικές, κλωστοϋφαντουργικές και εξωτερικές χρήσεις
• Αυτοκόλλητα ελάσματα και σύνθετες κατασκευές
• Ποιοτικός έλεγχος στο Εργαστήρια Ε&Α και οργανισμοί πιστοποίησης

Με τον έγκαιρο εντοπισμό των αδύναμων σημείων, οι κατασκευαστές μπορούν να βελτιώσουν τη σύνθεση των υλικών, την τεχνολογία επικάλυψης και τις διαδικασίες πλαστικοποίησης.

Συχνές ερωτήσεις

Ε: Τι κάνει τον ελεγκτή αντοχής flex να ξεχωρίζει από τον άλλο εξοπλισμό δοκιμών flex στην αγορά;

Α: Το Gelbo Flex Tester της Cell Instruments μπορεί να υπερηφανεύεται για έναν μοναδικό συνδυασμό μηχανικής ακρίβειας και καινοτόμων χαρακτηριστικών σχεδίασης. Από τη διαισθητική διεπαφή χρήστη έως τις προηγμένες δυνατότητες αυτοματισμού, κάθε πτυχή είναι σχολαστικά σχεδιασμένη για τη βελτιστοποίηση της απόδοσης και της εμπειρίας χρήστη. Επιπλέον, η συμβατότητά του σε ένα ευρύ φάσμα υλικών και βιομηχανιών το κάνει να ξεχωρίζει ως μια ευέλικτη λύση για ανάγκες ευέλικτων δοκιμών.

Ε: Πώς συμβάλλει ο ελεγκτής στη βελτίωση της ποιότητας και της αξιοπιστίας του προϊόντος;

Α: Υποβάλλοντας τα υλικά σε αυστηρές δοκιμές ευκαμψίας, ο ελεγκτής ανθεκτικότητας flex βοηθά στον εντοπισμό αδυναμιών και πιθανών σημείων αστοχίας νωρίς στη διαδικασία ανάπτυξης. Αυτή η προληπτική προσέγγιση δίνει τη δυνατότητα στους κατασκευαστές να αντιμετωπίζουν ζητήματα προτού κλιμακωθούν, με αποτέλεσμα προϊόντα που είναι πιο ανθεκτικά, αξιόπιστα και, τελικά, υψηλότερης ποιότητας.

Ε: Μπορεί ο ελεγκτής ανθεκτικότητας flex να φιλοξενήσει διάφορα μεγέθη και σχήματα δειγμάτων;

Α: Απολύτως! Το Gelbo Flex Tester έχει σχεδιαστεί για να φιλοξενεί ένα ευρύ φάσμα μεγεθών και σχημάτων δειγμάτων, προσφέροντας ευελιξία και ευελιξία στις δοκιμές. Είτε εργάζεστε με μικρές, ευαίσθητες μεμβράνες είτε με μεγαλύτερα, πιο ογκώδη υλικά, ο ελεγκτής μας μπορεί να προσαρμοστεί για να καλύψει τις συγκεκριμένες απαιτήσεις δοκιμών σας με ευκολία.

Ε: Πώς διασφαλίζει ο ελεγκτής ακριβή και επαναλαμβανόμενα αποτελέσματα δοκιμών;

Α: Η ακρίβεια είναι υψίστης σημασίας με τον ελεγκτή ανθεκτικότητας flex. Μέσω της σχολαστικής βαθμονόμησης και της στιβαρής κατασκευής, διασφαλίζουμε ότι κάθε δοκιμή αποδίδει συνεπή, αξιόπιστα αποτελέσματα. Επιπλέον, ο ελεγκτής μας έχει σχεδιαστεί για να ελαχιστοποιεί τους εξωτερικούς παράγοντες που θα μπορούσαν να επηρεάσουν τα αποτελέσματα των δοκιμών, ενισχύοντας περαιτέρω την ακρίβεια και την επαναληψιμότητα.

Ε: Τι επίπεδο τεχνικής υποστήριξης είναι διαθέσιμο για τους χρήστες του Gelbo Flex Tester;

Α: Στην Cell Instruments, δίνουμε προτεραιότητα στην ικανοποίηση και την υποστήριξη των πελατών. Η αποκλειστική ομάδα τεχνικής υποστήριξης μας είναι διαθέσιμη για να βοηθήσει τους χρήστες με οποιεσδήποτε ερωτήσεις, ανησυχίες ή τεχνικές προκλήσεις που μπορεί να αντιμετωπίσουν. Είτε χρειάζεστε βοήθεια με τη ρύθμιση, τη βαθμονόμηση ή την αντιμετώπιση προβλημάτων, οι ειδικοί μας είναι εδώ για να παρέχουν άμεση και αποτελεσματική υποστήριξη για να διασφαλίσουν ότι οι διαδικασίες δοκιμών σας εκτελούνται ομαλά

Αναφορά

ASTM F392 Πρότυπη πρακτική για τη ρύθμιση εύκαμπτων υλικών φραγμού για ανθεκτικότητα στην ευκαμψία
