ASTM D1004

Método de ensaio de rasgamento de Graves

A norma ASTM D1004 define o método de ensaio normalizado para determinar a resistência ao rasgamento de películas e folhas de plástico, centrando-se especificamente em Início da laceração de Graves. Este ensaio desempenha um papel crucial para os fabricantes, transformadores e engenheiros de controlo de qualidade que têm de garantir que os materiais de embalagem flexíveis mantêm uma resistência mecânica adequada ao longo do seu ciclo de vida.

Obter cotação

Teste de resistência ao rasgamento e à rutura de Graves

Graves Tear - O que é que mede

O Lágrima de Graves O teste avalia a força necessária para iniciar o rasgamento num espécime entalhado. Ao contrário de outros métodos de rasgo que medem a propagação, este método centra-se na momento em que começa a rasgar, fornecendo informações sobre a resposta à concentração de tensões e a resistência do material.

Ensaio de resistência ao rasgamento de películas e folhas de plástico

O ensaio de resistência ao rasgamento de acordo com a norma ASTM D1004 utiliza uma geometria de espécime definida com precisão, uma taxa de carga baixa de 51 mm/mine uma máquina de separação de taxa de aderência constante. Esta configuração assegura que o ensaio reflecte o verdadeiro comportamento do material sem mascarar os pontos fracos causados pela variação da espessura ou por defeitos locais.

Porque é que a resistência ao rasgamento das películas e folhas de plástico é importante

O resistência ao rasgamento de películas e folhas de plástico afecta os principais factores de desempenho:

• Durabilidade da embalagem durante o manuseamento
• Resistência a falhas iniciadas por perfurações
• Retenção da junta quando sujeita a cargas mecânicas
• Adequação para aplicações médicas, farmacêuticas, alimentares ou industriais

Uma vez que a resistência ao rasgamento depende da composição do polímero, da orientação e das condições de processamento, a norma ASTM D1004 oferece uma forma normalizada e fiável de comparar materiais com gamas de espessura semelhantes.

Princípios fundamentais e condições de ensaio da norma ASTM D1004

1. Carregamento controlado e geometria do provete

A norma ASTM D1004 exige uma forma de provete que gere uma concentração de tensões perto do entalhe. Isto permite que o rasgamento ocorra numa região definida, possibilitando resultados repetíveis mesmo para películas flexíveis.

2. Carga máxima como valor de resistência ao rasgamento

O força máxima observada no início do rasgamento representa a resistência ao rasgamento do material. É importante salientar que a norma especifica que as forças de rasgamento devem não ser normalizados por espessura em grandes variações, uma vez que isso pode levar a conclusões incorrectas.

3. Limitações materiais

A ASTM D1004 é melhor aplicada quando:

• O filme não falha de forma frágil
• A extensão do material é inferior a 200%
• A variação da espessura mantém-se dentro de ±10%

Estas restrições mantêm a credibilidade dos resultados e evitam erros provocados por comportamentos extremos de alongamento ou fracturação.

Passo-a-passo do procedimento de ensaio ASTM D1004

1. Preparação do espécime

Preparar os espécimes seguindo as dimensões padronizadas e a geometria do entalhe. Medir a espessura em vários pontos dentro da área entalhada para melhorar a precisão.

2. Configuração da máquina

• Separação inicial da pega: 25,4 mm
• Velocidade de aderência: 51 mm/min
• Modo de separação de taxa de aderência constante

3. Posicionamento

Alinhar o eixo longo do espécime com a linha central das pegas para evitar torções ou cargas irregulares.

4. Execução do teste

Puxar o provete até ocorrer a rutura completa. A máquina regista os dados de carga-tempo ou carga-deslocamento.

5. Registo e cálculo de dados

• Carga máxima de rutura registada a três algarismos significativos
• Extensão máxima registada para dois algarismos significativos
• Média e desvio padrão calculados para cada orientação de filme

Escolher o verificador de lágrimas certo

A utilização do equipamento correto é essencial para obter dados estáveis e de alta precisão sobre o início do rasgamento. Uma máquina de ensaio moderna deve fornecer uma medição precisa da força, um controlo de acionamento estável, um alinhamento adequado da pega e dispositivos de amostragem adaptáveis.

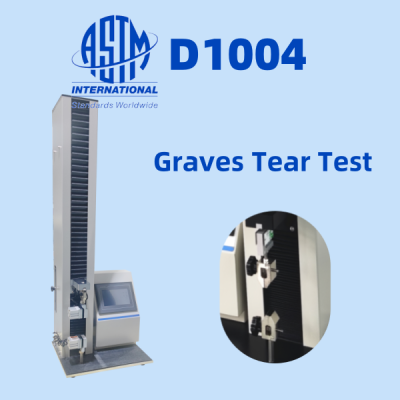

Para ajudar os laboratórios a cumprir estes requisitos de forma eficiente, Cell Instruments oferece o TST-01O TST-01 é um sistema versátil de teste de tração e rutura concebido para a análise de películas de alta repetibilidade. O TST-01 possui um controlo de velocidade preciso, uma estrutura rígida e acessórios especializados adequados para Medições da laceração de Gravestornando-o uma excelente escolha para as empresas que pretendem cumprir integralmente a norma ASTM D1004, melhorando simultaneamente o fluxo de trabalho dos ensaios.

Contacte-nos Obter solução de teste ASTM D1004

Para laboratórios que procuram uma conformidade fiável, repetível e eficiente com ASTM D1004soluções avançadas, como o Cell Instruments TST-01 proporcionam um valor significativo e ajudam a garantir padrões elevados na avaliação do desempenho dos materiais.
