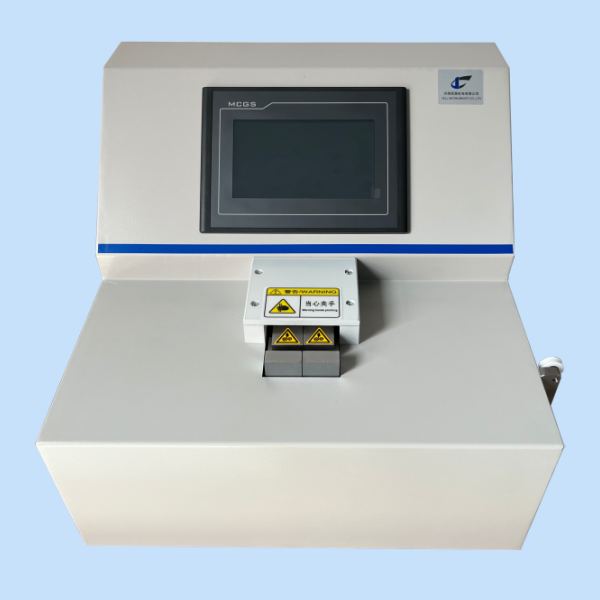

tester za stiskanje kratkega razpona 01

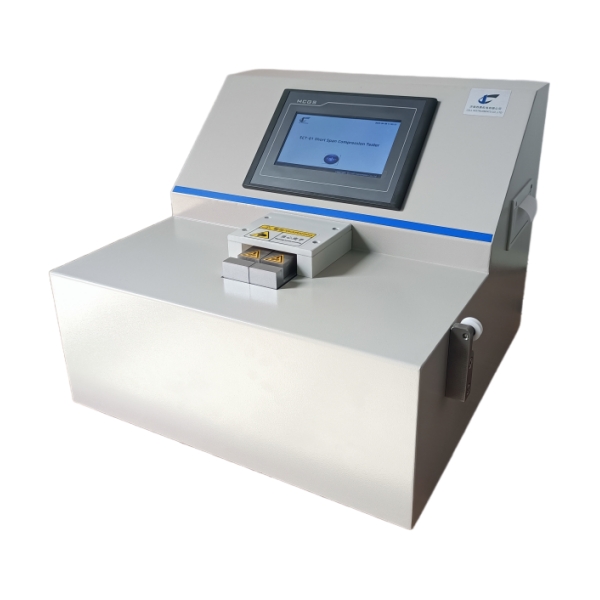

SCT-01 short span compression tester 03

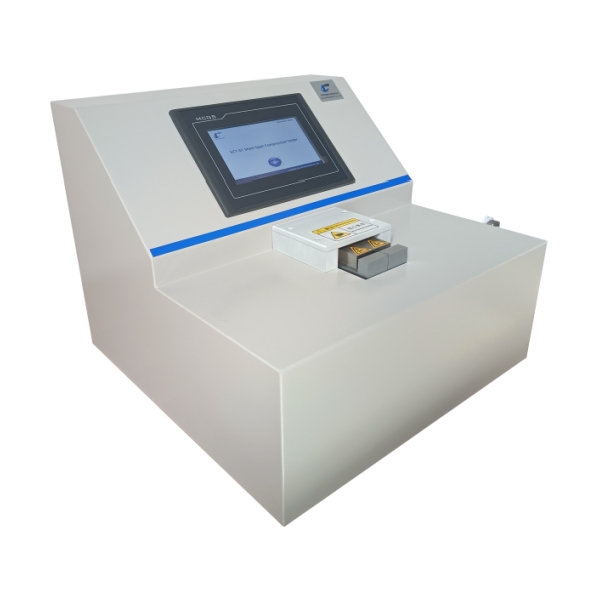

SCT-01 short span compression tester 02

SCT-01 Tester za kompresijo s kratkim razponom

  • Standardno: ISO 9895, GB/T 2679.10
  • Proizvajalec: Cell Instruments
  • Aplikacije: papir, karton in drugo.
  • Prilagajanje: Na voljo za posebne zahteve testiranja in transformacije avtomatizacije
kategorije , , , ,
Facebook Twitter Youtube Datoteka-pdf Linkedin

The tester za stiskanje kratkega razpona je osnovni instrument v papirni in embalažni industriji, ki je posebej zasnovan za ocenjevanje tlačna trdnost papirja in kartona. S simuliranjem resničnih stiskalnih sil ta tester pomaga proizvajalcem oceniti, ali papirni izdelki vzdržijo pritisk med rokovanjem, zlaganjem in prevozom.

Cell Instruments' SCT-01 Tester za kompresijo s kratkim razponom ponuja visoko zmogljivost, enostavno upravljanje in skladnost z mednarodnimi standardi, zlasti ISO 9895, ki ureja Test SCT metoda.

Test SCT in ISO 9895

The Test SCT (preskus stiskanja v kratkem razponu), kot je opredeljen v ISO 9895meri tlačno trdnost papirja in kartona v zelo kratkem obdobju - običajno 0,70 mm. Ta preskus je bistvenega pomena za materiale, ki se uporabljajo v proizvodnji škatle iz valovitega kartona, kartoni in kartonska embalaža.kjer je potrebna visoka tlačna zmogljivost.

V nasprotju s tradicionalnimi testi stiskanja se test SCT osredotoča na tlačna trdnost ob robu, ki simulira pogoje med zlaganjem in paletizacijo. Primeren je zlasti za papirje in kartone z gramaturo od 100 g/m² do 400 g/m².

Ključne lastnosti testerja SCT-01 Short Span Compression Tester

The SCT-01 Tester za kompresijo s kratkim razponom Cell Instruments je zasnovan za natančnost in vzdržljivost. Njegove napredne funkcije izpolnjujejo stroge zahteve laboratorijskih in industrijskih okolij:

  • Sistem, krmiljen s PLC s spletno stranjo . Upravljanje z zaslonom na dotik HMI za uporabniku prijazno interakcijo

  • Pnevmatsko vpenjanje vzorca z nastavljivo silo vpenjanja za zagotavljanje doslednosti testov

  • Konstantna preskusna hitrost s programirljivimi nastavitvami za različne vrste materialov

  • Gumb za zaustavitev v sili in zaščita pred prevelikim dosegom za večjo varnost

  • Prikaz sile več enot: N (Newton), kgf (Kilogramska sila) in lbf (Funtna sila)

  • Vgrajena stran matrični tiskalnik za takojšnje tiskanje rezultatov

  • Vrata COM RS 232 in izbirna programska oprema za upravljanje podatkov in sledljivost

Kako deluje test SCT

1. Priprava vzorca

  • Rezanje testnega kosa
    Iz vzorca papirja ali kartona pripravite pravokotne preskusne primerke. Vsak vzorec mora meriti 15 mm v širino in Dolžina 75 mm.

  • Kondicioniranje vzorcev
    Vzorce shranite v nadzorovanem okolju Temperatura 23 ± 1 °C in 50 ± 2% relativna vlažnost vsaj za 4 ure pred preskušanjem, kot zahteva ISO 187 (na katerega se sklicuje ISO 9895). To stabilizira fizikalne lastnosti papirja.

  • Izbira smeri preskusa
    Določite, ali bo test potekal v smer stroja (MD) oz prečna smer (CD). Pripravite najmanj pet primerkov za vsako smer, da se zagotovi statistična veljavnost.

2. Namestitev vzorca

  • Odprte objemke
    S pnevmatskim krmilnim sistemom odprite objemke.

  • Vstavite testni kos
    Vzorec postavite v središče med 30 mm dolge objemke, pri čemer poskrbite, da je poravnana s čeljustmi in enakomerno nameščena po širini.

  • Uporabite pritisk za vpenjanje
    Vključite pnevmatski vpenjalni mehanizem, da primete vzorec. Površine z visokim trenjem preprečujejo zdrs med stiskanjem.

3. Izvedba testa

  • Zaženite test
    Za začetek stiskanja pritisnite gumb Start na plošči HMI.

  • Postopek stiskanja
    Gibljive spone se premikajo druga proti drugi z nastavljeno hitrostjo 3 mm/min. Ko se razpon zapira, je papir ali karton izpostavljen vse večji robna tlačna sila.

  • Odkrivanje napak
    Preskus se nadaljuje, dokler vzorec konstrukcijsko neuspešna.-običajno zaradi izbočenja ali nenadnega zloma. Instrument samodejno zabeleži največja sila, uporabljena pred odpovedjo.

4. Zaključek testa in zapis rezultatov

  • Prikaz rezultatov
    Tlačna trdnost je prikazana v izbranih enotah:

    • N (Newtons)

    • kgf (sila v kilogramih)

    • lbf (sila funta)

  • Tiskanje ali izvoz podatkov
    Rezultate lahko natisnete neposredno prek vgrajeni matrični tiskalnik ali izvožen prek Vrata COM RS-232 z uporabo dodatne programske opreme za osebni računalnik.

Ponovite postopek za vse pripravljene vzorce v strojni in prečni smeri, da se ustvari celovit profil.

Zakaj izbrati Cell Instruments' SCT-01

Slovi po inovativnosti in prilagajanju, Celični instrumenti ne ponuja le standardnih rešitev za testiranje, temveč tudi prilagojeni instrumenti za posebne potrebe testiranja materialov. SCT-01 predstavlja našo zavezo k natančnost, skladnost in uporabnost na področju tlačno preskušanje kratkih razponov.

Naša tehnična ekipa strankam pomaga z nadgradnje avtomatizacije, svetovanje o preskusni metodi, in usposabljanje, ki zagotavlja učinkovito in natančno delovanje vašega laboratorija.

The tester za stiskanje kratkega razpona je ključnega pomena za določanje trdnosti in stabilnosti materialov iz kartona. Njegova uskladitev z ISO 9895 je najprimernejša metoda za natančno Testiranje SCT. Ne glede na to, ali izdelujete embalažo iz valovitega kartona ali preverjate zaloge papirja. SCT-01 iz Cell Instruments zagotavlja zmogljivost in zanesljivost, ki sta potrebni za vzdrževanje vaših standardov kakovosti.
