ASTM D4533

ASTM D4533 - Geotextíliák szakítóvizsgálat Relevancia

A geotextíliák áteresztő textilanyagok, amelyeket talajban, sziklában, földben vagy más geotechnikai-mérnöki alkalmazásokban használnak. A szakítószilárdság a geotextília teljesítményét befolyásolhatja a beépítési stressz, a kezelés és a hosszú távú terepi terhelések során. A trapéz alakú szakítószilárdsági vizsgálat szabványosított módot kínál a különböző geotextília anyagok összehasonlítására, illetve az azonos anyagon belüli iránybeli különbségek mérésére.

ASTM D4533

A szabvány szerint:

• A vizsgálati módszer egy index teszt használták, hogy az erő mérése a szakadás folytatásához vagy továbbterjedéséhez szükséges értékek mind a szőtt, mind a nem szőtt geotextíliáknál a trapéz módszerrel.
• A legtöbb geotextíliára alkalmazható, beleértve a geotextil alkalmazásokban használt szövött szöveteket, nem szőtt textíliákat, rétegelt szöveteket, kötött anyagokat, nemezeket.
• A szabvány figyelmeztet, hogy bár a trapéz alakú szakítópróba hasznos a minőségellenőrzéshez és az átvételi vizsgálatokhoz, “nem nyújt minden szükséges információt minden tervezési alkalmazáshoz”.”

Az Ön vállalkozása számára ez azt jelenti, hogy népszerűsítheti szakítóvizsgálati rendszereinek (például az Ön testre szabott szakítóvizsgálati készülékének) ASTM D4533 szabvány szerinti képességét, és kiemelheti, hogy a teljes tervezési értékeléshez az ügyfeleknek kiegészítő vizsgálati módszerekre is szükségük lehet.

Geotextíliák trapéz alakú szakítószilárdsági vizsgálati módszere

A trapéz alakú szakítószilárdsági vizsgálat (trapéz alakú szakítópróba) a következőképpen történik:

1. A geotextíliából egy téglalap alakú mintadarabot készítenek, és egy sablon alakú egyenlő szárú trapéz van rajta jelölve.
2. A szakadás megindításához a trapéz rövid szélén egy kis vágást (például egy hasítékot) kell ejteni.
3. A próbadarabot úgy kell a vizsgálógépbe szerelni, hogy a a trapéz nem párhuzamos oldalai párhuzamos pofákba vannak szorítva. A rövid oldal (a réssel) az a vég, ahonnan a szakadás terjedni fog.
4. A gép állandó keresztfejsebességgel (például 300 ± 10 mm/perc) széthúzza az állkapcsokat, és a nyúlás függvényében az erőt rögzíti. A szakadás a minta teljes szélességében terjed.
5. A maximális erő az erő-hosszabbítási görbén rögzített értéket trapéz alakú szakítószilárdságként adjuk meg.

A promóciós vagy műszaki irodalomban hangsúlyozhatja, hogy az Ön szakítópróbája támogatja az ASTM D4533 szabvány szerinti vizsgálathoz szükséges állandó sebességű hosszabbítási módot, a megfelelő markolatméreteket, a pofák módosítását (ha szükséges) és az adatgyűjtést.

A megfelelő geotextíliák kiválasztása Trapéz alakú szakítópróba

Az Cell Instruments-nél az anyagvizsgáló műszerek és a testreszabás specialistái vagyunk. Az Ön trapéz alakú szakítószilárdsági vizsgálataihoz a következőket tudjuk biztosítani:

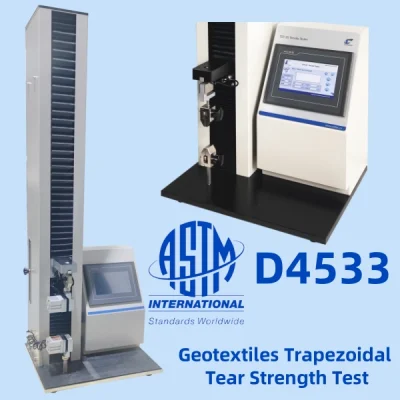

• Pontosság szakítóvizsgálók kompatibilis az állandó sebességű nyúlás (CRE) üzemmóddal, és fel van szerelve megfelelő adatgyűjtéssel az erő-nyúlás görbékhez.
• Custom trapéz alakú markolatok: Az állkapcsok úgy vannak méretezve és kialakítva, hogy a trapéz alakú minták nem párhuzamos oldalait megbízhatóan, csúszásmentesen rögzítsék.
• Automatizálási lehetőségek és nagy áteresztőképességű szerelvények: hasznos, ha több tíz vagy több száz szakítóvizsgálatot végeznek tételekben vagy irányokban.
• Teljes körű szolgáltatás: a berendezések szállításától a kalibráláson, a módszer beállításán, a képzésen és a minőségbiztosítás integrálásán keresztül az Ön laboratóriumába - textíliák, geotextíliák, csomagolóanyagok, nem szőtt textíliák, ragasztórétegek és egyéb anyagok területén.

A műszer beállításának az ASTM D4533 szabványhoz (és a kapcsolódó mintaelőkészítési irányelvekhez) való pontos igazításával laboratóriuma biztosítja, hogy megbízható, összehasonlítható vizsgálati adatok és támogatja a kiváló minőségű kimenetet és a specifikációknak való megfelelést az alkalmazásokban.

Kapcsolatfelvétel ASTM D4533 vizsgálati megoldás

A műszer beállításának pontos összehangolásával ASTM D4533 (és a kapcsolódó mintaelőkészítési irányelvek), a laboratórium biztosítja, hogy megbízható, összehasonlítható vizsgálati adatok és támogatja a kiváló minőségű kimenetet és a specifikációknak való megfelelést az alkalmazásokban.
