ISO 9008

병 제조 및 포장 검사 과정에서 정확한 수직 정렬을 유지하는 것은 외관 품질, 충전 안정성, 밀봉 성능 및 생산 일관성을 확보하는 데 필수적입니다. 이 ISO 9008 수직도 테스터 병의 수직도 평가, 축 편차 측정, 성형 공정이나 제조 공차의 차이로 인한 정렬 문제를 파악할 수 있는 신뢰할 수 있는 솔루션을 제공합니다. 이 직각 측정기 포장 실험실, 병 생산 시설 및 품질 관리 부서에서 정확한 측정을 수행하기 위해 널리 사용되며 병의 수직도 측정.

식품, 음료, 제약 및 화장품 산업에서 사용되는 용기의 경우, 설계된 수직축에서 아무리 미세한 편차라도 자동 충전, 라벨 부착, 캡핑 및 운송과 같은 후속 공정에 영향을 미칠 수 있습니다. ‘수직도 측정기’는 육안 검사 대신 정량적인 측정 결과를 제공함으로써, 제조업체가 일관된 용기 품질을 유지하고 공정 관리를 개선할 수 있도록 지원합니다.

병의 수직도 이해와 그 중요성

병의 수직도는 용기의 중심축이 수직 기준 방향과 일치하는 정도를 의미합니다. 이상적으로는 병이 기울어지지 않고 똑바로 서 있어야 하며, 목, 몸통, 바닥이 적절한 동심축을 유지해야 합니다.

생산 과정에서 금형 마모, 원료 분포 불균형, 냉각 조건, 기계적 위치 오차 등의 요인으로 인해 병이 변형되거나 축이 어긋날 수 있습니다. 이러한 결함은 다음과 같은 결과를 초래할 수 있습니다:

• 병의 서 있는 상태에서의 불안정성
• 자동 충전 작업 중 발생하는 문제점
• 캡 위치가 잘못됨
• 외관 일관성이 떨어짐
• 품질 검사 중 불합격률 증가

전문가 병 수직도 검사 이를 통해 제조업체는 이러한 문제를 조기에 파악하고, 결함이 더 큰 품질 문제로 확대되기 전에 생산 매개변수를 최적화할 수 있습니다.

컨테이너 검사에서 ISO 9008 수직도 측정기의 활용

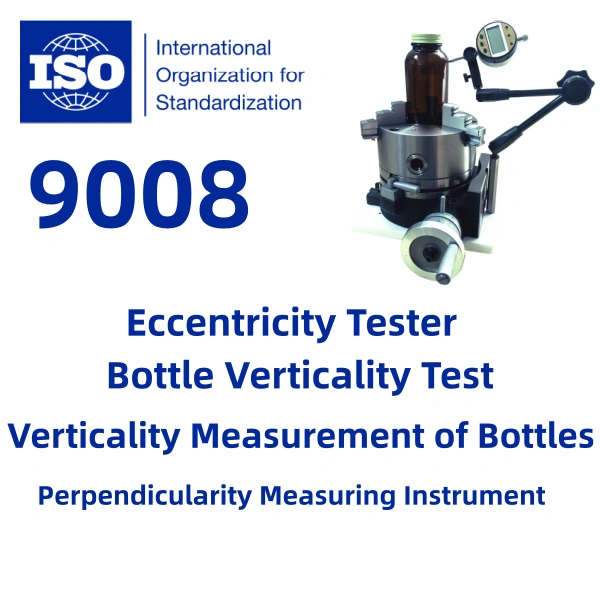

그만큼 ISO 9008 수직도 측정기 이 장비는 병 정렬 특성을 정밀하게 평가하기 위해 설계되었습니다. 다양한 경질 용기에 대한 품질 검사 요건을 충족하며, 재현성 있고 정확한 측정이 필요한 실험실에 적합합니다.

일반적인 애플리케이션은 다음과 같습니다:

적용 분야	시험 목적
음료 병	병의 직립 안정성과 생산 일관성을 확인하십시오
의약품 용기	바이알과 병의 정렬 정확도를 확보하십시오
화장품 포장	외관 품질 및 조립 호환성 유지
식품 포장	컨테이너의 치수 안정성 평가
병 제조	성형 공정 성능 모니터링

이 장비는 수작업으로 진행하는 육안 검사만으로는 충분한 측정 정확도를 확보할 수 없는, 대량의 용기를 생산하는 제조업체에 특히 유용합니다.

수직도 측정의 원리

수직도 측정기는 제어된 회전 과정에서 발생하는 변화를 모니터링하여 병의 편차를 측정합니다. 용기는 정밀 회전 플랫폼 위에 배치되며, 측정 프로브가 병의 기준 부위에 접촉합니다.

테스트 진행 중:

1. 병 시료는 회전대에 단단히 고정되어 있습니다.
2. 측정 프로브가 선택한 측정 지점에 닿을 때까지 조정합니다.
3. 시편이 360도 한 바퀴를 완전히 회전합니다.
4. 이 계측기는 회전 중에 발생한 최대 및 최소 변위 값을 기록합니다.
5. 수직축 편차는 이러한 측정값 간의 차이에 따라 계산됩니다.

이 측정 방법은 수동 관측으로 인한 불확실성을 제거하고, 컨테이너 정렬 상태를 평가하기 위한 객관적인 데이터를 제공합니다.

회전식 측정 방식을 통해 사용자는 일상적인 점검 시에는 파악하기 어려울 수 있는 편심, 벽면 위치 불균형 및 수직 편차를 확인할 수 있습니다.

병 수직도 검사 방법

일반적인 병 수직도 시험 절차에는 다음과 같은 몇 가지 준비 및 측정 단계가 포함됩니다.

샘플 준비

시험을 실시하기 전에, 작업자는 다음 사항을 확인해야 합니다:

• 병 표면은 깨끗하며 외부 오염이 없습니다.
• 이 시료는 정상적인 생산 조건을 반영합니다.
• 용기의 치수는 기기의 측정 범위를 충족합니다.

위치 조정 및 조절

병은 시험대에 수직으로 놓입니다. 측정 기준점과 안정적으로 접촉할 수 있도록 병의 구조에 따라 프로브 위치를 조정합니다.

측정 과정

시료를 제자리에 배치한 후, 조작자는 프로브의 움직임을 주시하면서 시료를 회전시킵니다. 기기는 회전 주기 동안 측정된 최대값과 최소값을 기록합니다.

결과 평가

계산된 편차 값은 병의 정렬 불량 정도를 나타냅니다. 일반적으로 편차 값이 낮을수록 제조 정밀도가 높고 용기의 일관성이 우수함을 의미합니다.

수직도 측정기의 기술적 특징

이 수직도 측정기는 정밀한 기계적 설계와 실용적인 실험실 운영 요건을 결합한 제품입니다. 주요 특징은 다음과 같습니다:

고해상도 측정 기능

이 기기는 최대 0.001 mm, 이를 통해 품질 엔지니어들은 컨테이너 성능에 영향을 미칠 수 있는 미세한 치수 변화를 평가할 수 있습니다.

조절식 측정 프로브 시스템

유연한 프로브 조정 메커니즘을 통해 작업자는 다양한 병 구조에 맞춰 측정 지점을 설정할 수 있어, 테스트의 적응성을 높여줍니다.

안정적인 시료 순환

정밀 회전 플랫폼은 시료를 부드럽고 일관되게 이동시켜, 불안정한 회전으로 인한 측정 오차를 줄여줍니다.

폭넓은 샘플 호환성

이 시험기는 다양한 크기의 용기를 수용할 수 있어, 각종 병, 바이알 및 포장 시료에 적합합니다.

선택적 데이터 관리 기능

선택 사항인 PC 데이터 내보내기 기능을 통해 테스트 결과를 Excel로 전송하여 기록, 비교 및 품질 추세 분석을 수행할 수 있습니다.

ISO 9008 수직도 시험기의 기술 사양

매개변수	사양
샘플 직경	5 mm–145 mm (요구 사항에 따라 맞춤 설정 가능)
테스트 범위	0–12.7 mm (용도에 따라 조절 가능)
부서 값	0.01 mm / 0.001 mm (선택 가능)
측정 가능한 높이	15 mm–300 mm (맞춤 설정 가능)

이러한 사양 덕분에 이 장비는 실험실 연구 용도는 물론 일상적인 생산 품질 관리까지 모두 지원할 수 있습니다.

병 정렬 분석을 위한 편심도 측정기 기능

많은 컨테이너 검사 분야에서 수직도 측정은 편심도 평가와 밀접한 관련이 있습니다. 한 이심도 측정기 병의 축이 설계된 형상에 비해 중심을 유지하는지 여부를 판단하는 데 도움이 됩니다.

병의 편심 현상은 다음과 같은 원인으로 발생할 수 있습니다:

• 재료 분포 불균일
• 부적절한 성형 조건
• 기계적 정렬 오차
• 생산 과정 중 냉각 불균형

수직도 검사와 편심도 분석을 결합함으로써, 제조업체는 용기의 치수적 성능에 대해 보다 포괄적으로 파악할 수 있습니다.

고정밀 포장 제품을 생산하는 산업 분야에서 이러한 측정 결과는 제조 안정성을 높이고 폐기물을 줄이는 데 유용한 정보를 제공합니다.

병 수직도 측정 장비를 사용하는 산업 분야

수직도 측정기는 용기의 정밀도가 제품 품질에 직접적인 영향을 미치는 산업 분야에서 널리 사용됩니다.

제약품 포장

제약용 병과 바이알은 충전기, 마개, 검사 시스템과의 호환성을 보장하기 위해 엄격한 치수 관리가 필요합니다.

음료 포장

병 제조업체들은 수직도 검사를 통해 용기가 충전, 라벨 부착 및 운송 과정에서 올바른 정렬 상태를 유지하는지 확인합니다.

화장품 용기

고급 화장품 포장에는 뛰어난 외관이 필수적입니다. 수직 정렬 검사는 일관된 제품 외관을 유지하는 데 도움이 됩니다.

식품 포장

식품 용기 제조업체들은 생산 전 과정에 걸쳐 안정적인 포장 성능을 보장하기 위해 치수 검사를 실시합니다.

직각도 시험 관련 표준

수직도 시험기는 다음을 포함한 여러 컨테이너 검사 표준과 관련된 시험 요건을 지원합니다:

기준	애플리케이션
ISO 9008	유리 용기 치수 검사 요건
GB 8452	병 치수 검사
QB 2357	컨테이너 품질 평가
QB/T 1868	포장 용기 검사
YBB 00192003	의약품 포장재 요구 사항

관련 표준을 준수함으로써 제조업체와 시험소는 일관된 시험 절차를 수립하고 측정 신뢰성을 높일 수 있습니다.

병 수직도 검사를 통한 품질 관리 개선

전용 병 수직도 검사 시스템을 도입하면 수동 검사 방식에 비해 다음과 같은 여러 가지 이점이 있습니다:

• 측정 정확도 향상: 디지털 측정은 작업자의 판단 오류를 줄여줍니다.
• 생산 모니터링 개선: 정량적 데이터는 프로세스 변화를 파악하는 데 도움이 됩니다.
• 제품 일관성 향상: 제조업체는 용기의 품질을 안정적으로 유지할 수 있습니다.
• 자재 낭비 감소: 조기 발견을 통해 대규모 불량 생산을 방지할 수 있습니다.
• 고객 신뢰도 제고: 신뢰할 수 있는 검사 기록은 품질 보증 프로그램을 뒷받침합니다.

대량으로 병을 생산하는 기업들에게 있어, 경쟁력 있는 제조 성과를 유지하기 위해서는 자동화되고 반복 가능한 측정 방식이 점점 더 중요해지고 있습니다.

Cell Instruments 수직도 검사 솔루션을 선택해야 하는 이유

Cell Instruments는 글로벌 품질 관리 분야를 위한 재료 및 포장 시험 장비 개발을 전문으로 합니다. 당사의 시험 솔루션은 정밀 측정 기술과 실험 현장의 실질적인 요구 사항을 결합하고 있습니다.

당사는 표준 장비 외에도, 독특한 용기 검사 과제를 해결하기 위한 맞춤형 고정 장치, 특수 시험 구성 및 통합 솔루션을 제공합니다. 제약 포장, 음료 용기, 화장품 병 또는 연구 용도 등 어떤 분야에 사용되든, 당사의 장비는 엔지니어들이 신뢰할 수 있는 측정 데이터를 확보하여 더 나은 품질 결정을 내릴 수 있도록 지원합니다.

그만큼 ISO 9008 수직도 측정기 제조업체에 병 정렬 상태를 평가하고, 생산 관리를 개선하며, 포장 신뢰성을 확보할 수 있는 효과적인 방법을 제공합니다.

최종 개요

신뢰할 수 있는 용기 수직도 측정은 포장 신뢰성을 높이고 일관된 제조 품질을 유지하는 데 필수적입니다. 이를 통해 제조업체는 생산 검사 과정에서 편심도를 파악하고, 용기의 일관성을 개선하며, 품질 기준을 유지할 수 있습니다.

Cell Instruments는 실험실 검사, 생산 품질 관리 및 맞춤형 측정 용도에 맞춰 설계된 전문적인 수직도 검사 솔루션을 제공합니다. 당사의 병 수직도 검사 장비를 살펴보시고, 용기 성능을 평가하고, 공정 모니터링을 개선하며, 귀사의 구체적인 요구 사항에 맞는 최적의 검사 구성을 선택해 보십시오.
