ASTM D6693

Wydłużenie Test na rozciąganie

ASTM D6693 jest powszechnie przyjętym standardem testowym stosowanym do oceny właściwości rozciągających niewzmocnionych geomembran. W praktyce inżynieryjnej i kontroli jakości, zdolność geomembrany do rozciągania i odporności na zerwanie bezpośrednio wpływa na jej długoterminową wydajność w projektach hermetyzacji, ochrony środowiska i inżynierii lądowej. Z tego powodu norma ASTM D6693 kładzie duży nacisk na zachowanie przy rozciąganiu, w szczególności na wskaźniki związane z wydłużeniem, które odzwierciedlają plastyczność i zdolność do odkształcania.

W przeciwieństwie do testów wydajności zorientowanych na projekt, ASTM D6693 funkcjonuje przede wszystkim jako test indeksuwspierając porównywanie materiałów, monitorowanie produkcji i zgodność ze specyfikacją. Przy prawidłowym zastosowaniu zapewnia spójne i porównywalne dane dotyczące rozciągania w różnych partiach materiałów i na różnych liniach produkcyjnych.

Uzyskaj wycenę

Przegląd normy ASTM D6693 i jej przeznaczenie

Rdzeń normy ASTM D6693 leży w Próba rozciągania z wydłużeniemktóra mierzy reakcję geomembrany na jednoosiowe obciążenie rozciągające przy kontrolowanej prędkości. Podczas badania materiał ulega elastycznemu odkształceniu, może ulec plastyczności, a w końcu rozerwaniu.

Kluczowe parametry uzyskane z tego procesu obejmują:

• Wydłużenie geomembrany przy rozciąganiuktóra opisuje zdolność materiału do odkształcania się pod wpływem naprężeń rozciągających.

• Wydłużenie przy zerwaniuwyrażona w procentach, wskazująca stopień rozciągnięcia próbki przed zniszczeniem.

Wartości te zapewniają wgląd w elastyczność materiału, odporność na pękanie i przydatność do zastosowań, w których mogą wystąpić różne osiadania lub ruchy termiczne. W inżynierii geomembranowej wyższe wydłużenie przy zerwaniu często koreluje z lepszą redystrybucją naprężeń i tolerancją na uszkodzenia.

Materiały objęte normą ASTM D6693

Norma ASTM D6693 ma zastosowanie do niewzmocnione geomembrany polietylenowe i elastyczne geomembrany polipropylenowew tym powierzchnie gładkie i teksturowane. Metoda obejmuje materiały o grubości od ok. 0,25 mm do 6,3 mmktóra obejmuje większość geomembran stosowanych komercyjnie.

Ponieważ właściwości rozciągające mogą się znacznie różnić w zależności od składu, historii przetwarzania i struktury powierzchni, norma ASTM D6693 pomaga producentom i użytkownikom porównywać materiały w kontrolowanych warunkach laboratoryjnych, minimalizując zmienne zewnętrzne.

Przygotowanie i kondycjonowanie próbek

Dokładne wyniki próby rozciągania z wydłużeniem zależą w dużej mierze od przygotowania próbki. Norma ASTM D6693 określa standardowe próbki w kształcie hantliktóre pomagają zapewnić równomierny rozkład naprężeń podczas obciążenia.

Ważne kwestie związane z przygotowaniem obejmują:

• Ostrożne cięcie w celu uniknięcia uszkodzeń krawędzi

• Pomiar szerokości i grubości przy użyciu odpowiednich metod ASTM

• Kondycjonowanie próbek w określonej temperaturze przed testowaniem

W przypadku materiałów izotropowych, co najmniej pięć okazów powinny być testowane. W przypadku geomembran anizotropowych próbki są pobierane zarówno równolegle, jak i prostopadle do głównego kierunku, aby uchwycić wpływ kierunku na wydłużenie geomembrany przy rozciąganiu.

Procedura próby rozciągania i gromadzenie danych

Podczas testu próbka jest montowana w skalibrowanej maszynie do prób rozciągania i obciążana ze stałą prędkością trawersy określoną w normie ASTM D6693. Wyrównanie próbki ma kluczowe znaczenie dla uniknięcia zginania lub poślizgu, które mogą zniekształcić odczyty wydłużenia.

W trakcie testu system rejestruje następujące wartości krzywa obciążenie-rozciąganie, z którego wyprowadzane są wartości granicy plastyczności przy rozciąganiu (jeśli dotyczy), wytrzymałości na zerwanie i wydłużenia. Wydłużenie przy zerwaniu jest obliczana na podstawie przemieszczenia trawersy względem określonej długości miernika.

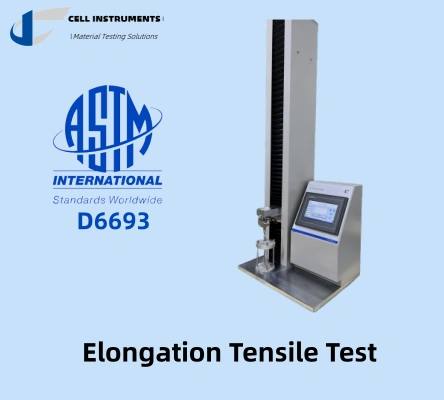

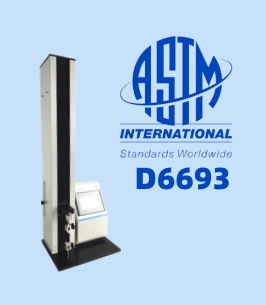

Nowoczesne systemy do prób rozciągania, takie jak Instrumenty komórkowe Tester wytrzymałości na rozciąganie TST-01zapewniają stabilną kontrolę prędkości, precyzyjny pomiar siły i cyfrową akwizycję danych. Możliwości te wspierają powtarzalne wyniki testów rozciągania i upraszczają zgodność z wymaganiami raportowania ASTM D6693.

Interpretacja i znaczenie wyników testów

Wyniki normy ASTM D6693 pomagają zainteresowanym stronom zrozumieć, jak geomembrany zachowują się pod wpływem naprężeń rozciągających. Podczas gdy niektóre materiały wykazują wyraźną granicę plastyczności, inne - zwłaszcza elastyczne geomembrany - mogą przejść bezpośrednio do zerwania. W takich przypadkach wydłużenie przy zerwaniu staje się najbardziej znaczącym wskaźnikiem plastyczności.

Ważne jest, aby pamiętać, że wyniki wydłużenia przy rozciąganiu mogą się różnić w zależności od przygotowania próbki, prędkości testowania i środowiska. Dlatego, spójne procedury i kontrolowane warunki są niezbędne przy porównywaniu materiałów lub monitorowaniu trendów produkcyjnych.

Dlaczego norma ASTM D6693 ma znaczenie dla kontroli jakości?

Dla producentów, laboratoriów i właścicieli projektów, norma ASTM D6693 zapewnia niezawodne ramy dla:

• Monitorowanie spójności produkcji

• Weryfikacja zgodności ze specyfikacjami materiałowymi

• Wspieranie wyboru materiałów do wymagających zastosowań

• Generowanie porównywalnych danych dotyczących wydłużenia przy rozciąganiu na potrzeby badań i rozwoju

Postępując zgodnie z tym standardem, organizacje wzmacniają praktyki zapewniania jakości i zmniejszają ryzyko przedwczesnego uszkodzenia geomembrany w terenie.

Wniosek

ASTM D6693 pozostaje kamieniem węgielnym standardu oceny geomembrany wydłużenie przy rozciąganiuoferując ustrukturyzowane podejście do badania wydłużenia przy rozciąganiu i pomiaru wydłużenia przy zerwaniu. Dzięki odpowiedniemu przygotowaniu próbek, kontrolowanym warunkom testowania i dokładnej interpretacji danych, użytkownicy mogą uzyskać cenny wgląd w wydajność geomembrany.

Dzięki niezawodnemu sprzętowi testującemu, takiemu jak Cell Instruments TST-01Laboratoria mogą pewnie wdrożyć normę ASTM D6693, zapewniając dokładne, powtarzalne i uznane w branży wyniki prób rozciągania, które wspierają zarówno kontrolę jakości, jak i innowacje materiałowe.

Często zadawane pytania

1. Do czego służy norma ASTM D6693?

Norma ASTM D6693 jest stosowana do określania właściwości rozciągających niewzmocnionych geomembran. Koncentruje się na wytrzymałości na rozciąganie i wydłużeniu, pomagając producentom i użytkownikom ocenić spójność materiału, kontrolę jakości i zgodność ze specyfikacją, a nie dostarczając bezpośrednich danych projektowych.

2. Co oznacza wydłużenie przy zerwaniu w przypadku geomembran?

Wydłużenie przy zerwaniu wskazuje, jak bardzo geomembrana może się rozciągnąć, zanim pęknie.

3. Które materiały mogą być testowane zgodnie z normą ASTM D6693?

Norma ma zastosowanie do niewzmocnionych geomembran polietylenowych i elastycznych niewzmocnionych geomembran polipropylenowych. Obejmuje zarówno gładkie, jak i teksturowane geomembrany w zakresie grubości od około 0,25 mm do 6,3 mm.

4. Dlaczego przygotowanie próbki ma kluczowe znaczenie w testach ASTM D6693?

Przygotowanie próbki ma bezpośredni wpływ na dokładność testu. Różnice w jakości cięcia, grubości, wyrównaniu lub kondycjonowaniu mogą wpływać na wyniki rozciągania i wydłużenia. Norma ASTM D6693 kładzie nacisk na spójne przygotowanie próbek w celu zapewnienia porównywalnych i powtarzalnych danych.

5. Jaki rodzaj sprzętu testującego jest odpowiedni dla ASTM D6693?

Wymagana jest skalibrowana maszyna do prób rozciągania ze stabilną kontrolą prędkości i dokładnym pomiarem siły. Urządzenia takie jak Cell Instruments TST-01 Tensile Tester są dobrze dostosowane do normy ASTM D6693, ponieważ zapewniają wiarygodne dane dotyczące obciążenia i rozciągania oraz obsługują znormalizowane procedury testowe.
