ISO 10319

The ISO 10319 standard definira a Metoda ispitivanja na istezanje široke širine za određivanje zateznog ponašanja geotekstila i srodnih geosintetika. Ova metoda igra ključnu ulogu u procjeni kako materijali reaguju pod stvarnim opterećenjima, naročito u građevinarstvu, infrastrukturi i ekološkim primjenama.

Za razliku od metoda uskih traka, ISO 10319 koristi se široki uzorak, osiguravajući da mjerena svojstva čvrstoće pri istezanju precizno odražavaju performanse na terenu. Ovo uključuje Test vlačne čvrstoće geotekstila, Geotekstilni test istezanja, i procjena ukočenosti.

Pregled opsega ispitivanja prema ISO 10319

ISO 10319 primjenjuje se na širok spektar geosintetika:

• Tkani i netkani geotekstili
• Pleteni geotekstil
• Geokompoziti
• Geogridovi (sa prilagođenim dimenzijama uzoraka)
• Geomati i metalni geosintetički materijali

To Isključuje polimerne ili bituminozne barijere, ali uključuje geosintetičke barijere na bazi gline.

Standard se fokusira na utvrđivanje:

• Maksimalna zatezna sila po jedinici širine
• Izduženje pri maksimalnoj sili
• Sekantna krutost
• Ponašanje prinudnog istezanja

Princip ispitivanja zatezanja široke širine

U ISO 10319 geotekstili, ispitivanje na istezanje široke širine, uzorak je stegnut preko cijele širine i podvrgnut a konstantna brzina poprečnog klizača do pucanja.

Ključne tehničke karakteristike:

• The Širina uzorka prelazi mjernu dužinu, minimizirajući rubne efekte
• Opterećenje je primijenjeno dužinski do neuspjeha
• Naprezanje se mjeri pomoću deformanomer pozicionirano na definisanim mjernim tačkama

Ova konfiguracija osigurava:

Realističnija simulacija naprezanja u polju u usporedbi s testovima uskih traka

Postupak ispitivanja za ispitivanje vlačne čvrstoće geotekstila

Priprema uzorka

• Standardna dužina kolosijeka: 100 ± 3 mm
• Referentne oznake: 60 mm razmaka (±30 mm od centra)
• Poravnanje: Uzorak mora biti poravnat s pravcem opterećenja (MD/CMD)

Postavljanje mašine

• Odaberite odgovarajući raspon sile (preciznost unutar 10 N)
• Prijaviti se pre-naprezanje (1%), osim netkanih tkanina
• Postavite brzinu poprečnog nosača da biste postigli:
  • 20 ± 5% brzina deformacije po minuti, ili
  • 30 ± 5 sekundi do loma (materijali s malim rastezanjem)

Izvršenje

• Pokrenite test i zabilježite:
  • Maksimalna sila zatezanja
  • Izduženje pri lomu
• Odbacite nevažeće rezultate:
  • Pauze unutar 5 mm vilica
  • Klizanje ili oštećenje uzorka

Mjerenje istezanja geotekstila

The Geotekstilni test istezanja određuje koliko se materijal rasteže pod opterećenjem.

• Mjereno pomoću praćenja ekstenzometara referentne tačke
• Izraženo kao postotni napon (%)
• Uključuje:
  • Iscijedi maksimalnom snagom
  • Potpuna kriva sila-izduženje

Važno: Precizno mjerenje deformacije zahtijeva bez klizanja i bez oštećenja uzorka.

Ključni parametri u ISO 10319

Parametar	Opis
Čvrstoća na vuču	Maksimalna sila po jedinici širine
Izduženje	Proširenje pri prekidu (%)
Sekantna krutost	Otpornost na deformaciju
Brzina deformacije	Upravljano brzinom poprečnog nosača
Dužina mjernog predjela	Početna referentna dužina

Ovi parametri čine osnovu za projektovanje i kontrola kvaliteta.

Zahtjevi i preporuke za opremu

Visokokvalitetni tester zatezanja je neophodan za usklađenost sa ISO 10319.

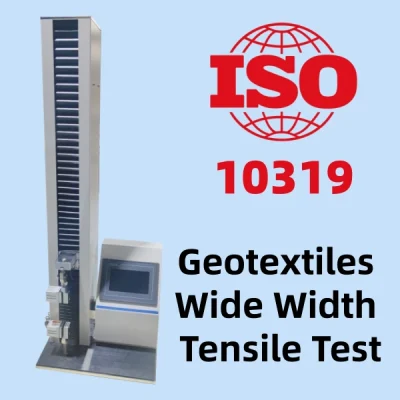

Preporučeno rješenje: Cell Instruments tester za istezanje

The TST-01 Tester zatezanja Cell Instruments pruža robusnu i preciznu platformu za Test vlačne čvrstoće geotekstila i Geotekstilni test istezanja.

Ključne prednosti:

• Sistem pod kontrolom PLC-a s HMI-jem za stabilan i intuitivan rad
• Precizni pogon kugličnog vijka osigurava konstantnu brzinu i pomak
• Širok raspon brzina (1–500 mm/min) da se ispune zahtjevi ISO-a za brzinu deformacije
• Visoka preciznost (0.5% FS) za pouzdane rezultate
• Fleksibilni nosači za različite geosintetičke materijale
• Opciono izlaz podataka i integracija softvera za izvještavanje

Ovaj sistem podržava ponovljivo testiranje u skladu sa standardima, što ga čini pogodnim za laboratorije, proizvođače i inspekcijske agencije.

Zašto je ISO 10319 važan za osiguranje kvaliteta

Implementacija ISO 10319 osigurava:

• Dosljednost testiranja u različitim laboratorijama
• Pouzdana usporedba performansi materijala
• Bolja predikcija ponašanja u polju
• Usklađenost s međunarodnim inženjerskim specifikacijama

Za proizvođače i timove za kontrolu kvaliteta, usvajanje ovog standarda poboljšava Vjerodostojnost i prihvatanje proizvoda na globalnim tržištima.

Praktična razmatranja za precizno testiranje

Da biste osigurali valjane rezultate:

• Koristiti prikladni hvatovi (kapstanski hvatovi za materijale visoke čvrstoće)
• Izbjegavaj oštećenje izazvano vilicom
• Test mokre uzorke unutar 3 minute nakon uklanjanja
• Zabilježite sve izmjene u izvještaju o testiranju.

Pažnja na ove detalje značajno poboljšava reproducibilnost i integritet podataka.
