ASTM D6241

Geotekstiler spiller en afgørende rolle i anlægs- og miljøbeskyttelsessystemer. De sørger for filtrering, adskillelse, forstærkning og beskyttelse i forbindelse med f.eks. vejbyggeri, dræningssystemer, lossepladser og erosionskontrol. Da disse materialer ofte udsættes for lokale belastninger fra skarpe sten eller konstruktionsbelastninger, skal ingeniørerne vurdere deres modstandsdygtighed over for gennemtrængningsskader.

ASTM D6241 definerer en standardiseret metode til at bestemme geotekstilmaterialers statiske punkteringsstyrke ved hjælp af en cylindrisk sonde. Testen giver en indeksværdi, der afspejler geotekstiler og relaterede geosyntetiske produkters evne til at modstå punkteringskræfter under installation og service.

Ved at påføre prøven en kontrolleret belastning, kan Test af geotekstilers punkteringsmodstand hjælper producenter, kvalitetsinspektører og ingeniører med at sikre, at geotekstilmaterialer opfylder de nødvendige kriterier for mekanisk ydeevne.

ASTM D6241 Statisk punkteringsstyrke af geotekstil og geotekstil-punkteringsmodstandstest

De geotekstilets statiske punkteringsstyrke måler den maksimale kraft, der kræves for at skubbe en probe gennem en fastspændt prøve. ASTM D6241 specificerer brugen af en Cylindrisk probe med en diameter på 50 mm, som presser mod den ustøttede midte af prøven, indtil der opstår brud.

Denne Test af geotekstilers punkteringsmodstand giver en pålidelig indeksværdi til sammenligning af forskellige geotekstilprodukter. Producenter og laboratorier bruger ofte resultaterne til at evaluere holdbarheden under installationen, hvor skarpe aggregater eller konstruktionsbelastninger kan forårsage punkteringsskader.

Metodens vigtigste egenskaber er bl.a:

• EN cirkulær fastspændingsanordning der fastgør prøven uden indledende spænding
• EN 50 mm cylindrisk probe der påfører punkteringsbelastningen
• EN konstant krydshovedhastighed kontrolleret af testmaskinen
• Måling af maksimal punkteringskraft i brudøjeblikket

Selvom testen ikke gengiver alle forhold i marken, giver den en konsekvent og gentagelig laboratoriemetode til at evaluere punkteringsmodstanden.

Princippet i ASTM D6241-testmetoden

ASTM D6241-proceduren bruger en universaltestmaskine, der er udstyret med en punkteringssonde og en fastspændingsanordning.

Under testen:

1. Geotekstilprøven placeres mellem cirkulære klemmer.
2. Klemmerne fastgør materialet uden at tilføre spænding.
3. En cylindrisk probe bevæger sig lodret mod midten af prøven.
4. Sonden fortsætter med at trænge ind i materialet, indtil der opstår brud.
5. Systemet registrerer maksimal punkteringskraft, som repræsenterer statisk punkteringsstyrke.

Resultatet udtrykkes typisk i Newton (N) og rapporteres som gennemsnitsværdien for flere prøver. Ingeniører bruger denne værdi som en sammenlignende indikator for punkteringsmodstand.

Hvorfor statisk punkteringsstyrke er vigtig i geotekstilanvendelser

I mange geotekniske konstruktioner ligger geotekstiler direkte mod grov jord, grus eller byggeaffald. Disse materialer skaber koncentrerede spændinger, der kan punktere svage tekstiler.

De ASTM D6241 test af geotekstilers punkteringsmodstand hjælper med at vurdere, om et materiale kan modstå sådanne forhold. Høj punkteringsmodstand korrelerer ofte med forbedret holdbarhed under installationen og langsigtet ydeevne.

Typiske overvejelser om ydeevne omfatter:

• Beskyttelse af geomembraner i deponeringsanlæg
• Modstandsdygtighed over for indtrængning af tilslag i vejbyggeri
• Holdbarhed under jordkomprimeringsprocesser
• Geosyntetiske systemers strukturelle stabilitet på lang sigt

Ved at sammenligne testresultater kan ingeniører vælge geotekstiler, der giver tilstrækkelig beskyttelse og mekanisk styrke.

ASTM D6241 testudstyr og laboratorieopsætning

En pålidelig Træk- eller trykprøvemaskine udgør kernen i ASTM D6241-opsætningen. Systemet skal levere præcis kraftkontrol og stabile belastningsforhold.

Laboratorier kræver typisk:

• EN Universal testmaskine med passende belastningskapacitet
• EN Cylindrisk punkteringssonde med en diameter på 50 mm
• EN ringklemme-fixtur for at sikre prøven
• Nøjagtige systemer til måling af kraft og forskydning

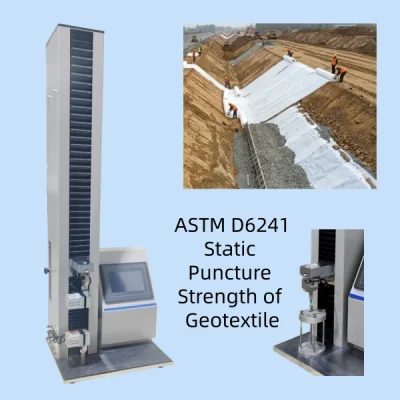

Et alsidigt system forbedrer effektiviteten for laboratorier, der udfører flere materialetest. Det Celleinstrumenter TST-01 Træktester giver en praktisk løsning til punkteringstest og andre mekaniske evalueringer.

De vigtigste fordele ved TST-01 er bl.a:

• PLC-kontrolleret drift med en 7-tommers touchscreen-grænseflade til intuitiv testning
• Præcisionsdrev med kugleskrue sikrer stabil og gentagelig belastning
• Justerbare testhastigheder (1-500 mm/min) passer til forskellige standarder
• Kompatibilitet med flere armaturer, muliggør træk-, skrælle-, rive- og punkteringstest på samme platform
• Høj målenøjagtighed (0,5% fuld skala) for pålidelige laboratoriedata

Med sin robuste struktur og fleksible konfiguration gør TST-01 det muligt for laboratorier at udføre ASTM D6241-tests og samtidig understøtte en lang række evalueringer af geosyntetiske materialer og emballagematerialer.

Vigtige overvejelser for nøjagtige ASTM D6241-resultater

For at sikre pålidelige testdata skal laboratorier omhyggeligt kontrollere flere faktorer:

Forberedelse af prøver
Skær prøver med ensartede dimensioner, og undgå kantskader.

Justering af klemme
Sørg for, at prøven forbliver centreret i ringklemmerne for at undgå ujævn spændingsfordeling.

Konsistent maskinhastighed
Følg den hastighed, der er angivet i testmetoden, for at bevare sammenligneligheden.

Flere testprøver
Udfør flere gentagelser, og rapporter den gennemsnitlige punkteringskraft.

Korrekte laboratorieprocedurer forbedrer repeterbarheden og pålideligheden af resultaterne betydeligt. geotekstilets statiske punkteringsstyrke målinger.

ASTM D6241 giver en standardiseret metode til at evaluere geotekstilmaterialers statiske punkteringsstyrke. Testen måler den maksimale kraft, der kræves for at gennemtrænge en geotekstilprøve med en cylindrisk sonde, hvilket giver et ensartet indeks til sammenligning af punkteringsmodstand.

Ingeniører er afhængige af dette Test af geotekstilers punkteringsmodstand til at vurdere materialers holdbarhed i krævende byggemiljøer. Ved at kombinere standardiserede procedurer med pålideligt testudstyr som f.eks. Cell Instruments TST-01, På den måde kan laboratorier generere nøjagtige data, der understøtter materialevalg, kvalitetskontrol og geosyntetisk ydeevne på lang sigt.
