ISO 8113

ISO 8113 개요

포장 용기는 충전, 운송, 적재, 보관 및 취급 과정에서 발생하는 다양한 기계적 하중을 견뎌야 합니다. ISO 8113 ...를 평가하기 위한 시험 방법을 규정한다. 유리 용기의 수직 하중 시험에 대한 내구성, 이를 통해 제조업체가 용기가 가해지는 압축 하중 하에서도 구조적 무결성을 유지할 수 있는지 확인하도록 돕습니다. 전문가는 상단 로드 테스터 용기의 강도를 정확하고 재현성 있게 측정하여, 엔지니어들이 취약한 설계를 파악하고, 자재 사용을 최적화하며, 포장 신뢰성을 향상시킬 수 있도록 지원합니다.

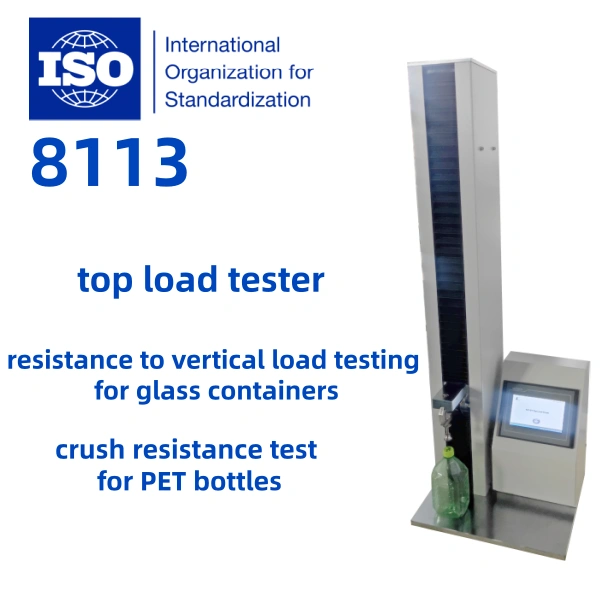

그만큼 TLT-01 상부 로드 테스터 Cell Instruments의 이 제품은 자동화를 위해 설계되었으며 상단 부하 테스트 병, 용기, 드럼, 상자, 트레이 및 기타 포장 구조물. 이 시스템은 제어된 수직 압축을 가하고 하중과 변형 간의 관계를 측정함으로써, 실험실에서 다음을 평가할 수 있도록 지원합니다. PET 병의 내충격성 시험, 유리 용기 및 기타 경질 포장 제품. 이 장비는 다음을 포함한 국제 표준에 기반한 품질 관리 프로그램을 지원합니다. ISO 8113, ASTM D642, ASTM D4577, ASTM D2659 및 ASTM D4169.

ISO 8113 수직 하중 저항 시험이란 무엇인가요?

ISO 8113 이는 유리 용기의 수직 압축 하중 저항성을 평가하는 국제 시험 표준입니다. 이 시험을 통해 유리 용기가 지정된 변형 수준에 도달하거나 구조적 파손이 발생하기 전까지 견딜 수 있는 수직 하중의 크기를 확인합니다.

음료병, 의약품 병, 식품 포장 용기 등의 유리 용기는 수명 주기 전반에 걸쳐 수직 방향의 힘을 받습니다. 이러한 힘은 다음과 같은 상황에서 발생할 수 있습니다:

• 창고 내 병 적재
• 운송 시 발생하는 진동 및 압축
• 충진 및 캡핑 공정
• 포장 라인 처리
• 부하 조건 하에서의 보관

ISO 8113 시험의 목적은 용기가 정상적인 사용 중에 균열, 붕괴 또는 영구 변형이 발생하지 않을 만큼 충분한 기계적 강도를 갖추고 있는지 확인하는 데 있습니다.

포장 제조업체의 경우, 이 시험을 통해 다음 사항을 평가하는 데 유용한 공학적 데이터를 얻을 수 있습니다:

• 컨테이너 설계 성능
• 유리 두께 분포
• 구조적 안전 여력
• 생산 일관성
• 재료 최적화 방안

신뢰할 수 있는 상단 부하 테스트 이 시스템을 통해 제조업체는 실제 압축 조건을 시뮬레이션하고, 제품이 시장에 출시되기 전에 데이터를 바탕으로 개선 조치를 취할 수 있습니다.

포장 품질에 있어 수직 하중 시험이 중요한 이유는 무엇인가요?

포장 결함은 제품 누출, 오염, 리콜, 운송 중 손실 및 고객 불만으로 이어질 수 있습니다. 경질 용기를 사용하는 산업 분야에서 압축 강도는 매우 중요한 품질 지표입니다.

그만큼 유리 용기의 수직 하중 시험에 대한 내구성 다음과 같은 몇 가지 중요한 이점을 제공합니다:

혜택	설명
컨테이너 오류를 방지합니다	균열, 변형 또는 붕괴를 유발할 수 있는 취약점을 파악합니다
포장 안전성을 향상시킵니다	컨테이너가 예상되는 취급 및 적재 하중을 견딜 수 있음을 확인합니다
제품 개발을 지원한다	엔지니어가 형상, 두께 및 재료 분포를 최적화할 수 있도록 지원합니다
생산 위험을 줄여줍니다	제조 공정의 편차 및 품질 문제를 감지합니다
교통의 신뢰성을 높입니다	물류 프로세스 전반에 걸쳐 컨테이너의 성능이 유지되도록 보장합니다

예를 들어, 경량 유리병을 개발 중인 음료 회사는 제조 비용을 절감하기 위해 유리 사용량을 줄일 수 있습니다. 그러나 벽 두께를 줄이면 압축 강도에 영향을 미칠 수 있습니다. ISO 8113 시험을 통해 엔지니어들은 재설계된 병이 여전히 충분한 수직 하중 강도를 제공하는지 확인할 수 있습니다.

탑 로드 테스터는 어떻게 작동하나요?

에이 상단 로드 테스터 두 개의 평행한 압축 플레이트를 통해 제어된 수직 압축 하중을 가하여 용기의 강도를 평가합니다. 시편은 플레이트 사이에 배치되며, 상부 플레이트는 프로그램된 시험 조건이 충족될 때까지 제어된 속도로 하향 이동합니다.

테스트가 진행되는 동안 시스템은 다음 사항을 지속적으로 기록합니다:

• 가해진 압축력
• 압축 변위
• 최대 하중 값
• 변형 거동
• 고장 지점 (해당되는 경우)

기본 테스트 원리는 다음 세 단계로 구성됩니다:

1. 샘플 배치
   용기는 압축 플레이트 사이에 수직으로 배치됩니다. 올바르게 정렬해야 가해지는 하중이 실제 적재 조건을 반영할 수 있습니다.
2. 수직 압축 적용
   시험기는 선택된 시험 프로그램에 따라 상부 플레이트를 통해 점차 증가하는 하중을 가합니다.
3. 데이터 측정 및 분석
   이 시스템은 하중 및 변형 값을 기록하여, 엔지니어들이 구조물의 성능을 평가할 수 있도록 합니다.

TLT-01은 정밀 볼 리드 스크류 메커니즘을 PLC 제어 및 7인치 HMI 터치스크린 인터페이스와 결합하여 사용합니다. 이러한 설계는 실험실 및 생산 현장 품질 관리 용도에서 안정적인 이동, 정확한 힘 측정, 그리고 재현성 높은 시험 결과를 제공합니다.

주요 부하 테스트 방법 및 평가 지표

포장 용도에 따라 필요한 시험 방식도 달라집니다. 최신 압축 시험 장비는 다양한 품질 관리 요구 사항을 충족하기 위해 여러 가지 시험 모드를 지원합니다.

TLT-01 상부 하중 시험기는 다음과 같은 여러 가지 프로그래밍 가능한 시험 방법을 제공합니다:

테스트 모드	신청 목적
피크 부하 테스트	파단 전의 최대 압축력을 결정한다
정변형 시험	정의된 변형 수준에서 하중 성능을 측정합니다.
정하중 시험	일정한 하중 하에서의 변형 거동을 평가한다
단일 테스트	개별 컨테이너의 강도 평가를 수행합니다.
주기 시험	반복적인 압축 조건을 시뮬레이션합니다

이러한 방법을 통해 엔지니어들은 패키징 성능의 다양한 측면을 분석할 수 있습니다.

ISO 8113에 따라 시험을 거친 유리 용기의 경우, 일반적으로 가장 중요한 고려 사항은 용기가 파손되기 전까지 견딜 수 있는 최대 수직 하중입니다. 플라스틱 병, 특히 PET 용기의 경우, 엔지니어들은 변형 특성과 장기 압축 성능에 중점을 둘 수 있습니다.

유리 용기 및 PET 병에 대한 시험 절차

일반적인 상단 부하 테스트 이 절차는 다음 단계를 포함합니다:

샘플 준비

시료는 정상적인 생산 조건을 반영해야 합니다. 엔지니어들은 일반적으로 일관성을 평가하기 위해 서로 다른 생산 배치에서 용기를 선정합니다.

중요한 준비 사항으로는 다음이 있습니다:

• 용기를 깨끗이 씻고 말리세요
• 올바른 용기 방향
• 대표 표본 수량
• 외부 손상이나 결함의 적절한 제거

장비 설정

테스트 전:

• 적절한 압착 플레이트를 선택하십시오.
• 테스트 속도 및 부하 매개변수 설정
• 필요한 경우 힘 측정값을 보정하십시오
• 테스트 프로그램 설정하기

ISO 8113에 따른 유리 용기 시험의 경우, 하중이 고르지 않게 가해지면 결과에 영향을 미칠 수 있으므로 정확한 정렬이 필수적입니다.

압축 시험

테스트 중:

• 상부 플레이트가 아래로 이동합니다
• 압축력이 서서히 증가합니다
• 이 시스템은 힘과 변위를 측정합니다.
• 최대 하중 값이 기록됩니다

테스트는 다음과 같은 필수 종료 조건이 충족될 때까지 계속됩니다. 예를 들어:

• 컨테이너 오류
• 최대 하중 달성
• 정의된 변형 조건

결과 평가

검사 결과는 다음 사항을 파악하는 데 도움이 될 수 있습니다:

• 최대 수직 하중 용량
• 압축 저항 특성
• 변형 거동
• 생산 일관성

엔지니어들은 이 정보를 활용하여 다양한 컨테이너 설계를 비교하거나, 제품이 내부 및 국제 규격 요건을 충족하는지 확인할 수 있습니다.

포장 산업에서 ISO 8113 상부 하중 시험의 적용

용기의 강도에 대한 요구 사항은 산업 분야마다 크게 다릅니다. 유리 용기, 플라스틱 병 및 경질 포장 시스템은 제조, 유통 및 최종 사용자의 취급 과정 전반에 걸쳐 기계적 무결성을 유지해야 합니다. A 상단 로드 테스터 제조업체에 포장 성능을 평가하고 제품 신뢰성을 향상시킬 수 있는 정량적 데이터를 제공합니다.

유리 용기 시험 분야

유리 포장재는 뛰어난 차단 성능과 화학적 안정성 덕분에 음료, 식품, 제약 및 화장품 산업에서 널리 사용되고 있습니다. 그러나 유리 용기는 설계상 충분한 강도를 확보하지 못할 경우 기계적 응력에 취약합니다.

그만큼 유리 용기의 수직 하중 시험에 대한 내구성 제조업체가 다음 사항을 평가하는 데 도움을 줍니다:

• 병목 부위의 강도
• 어깨 구조의 성능
• 기본 하중 지지 능력
• 컨테이너의 전반적인 내구성

일반적인 애플리케이션은 다음과 같습니다:

• 탄산음료, 주스, 생수용 음료병
• 제약용 유리병
• 식품용 병 및 특수 용기
• 화장품용 유리 용기

제조업체는 제어된 수직 압력을 가함으로써, 컨테이너가 창고 보관 및 운송 중 발생하는 적재 압력을 견딜 수 있는지 확인할 수 있습니다.

PET 병의 압축 저항 시험

하지만 ISO 8113 유리 용기에 중점을 두고 있지만, 이와 유사한 수직 압축 평가 방법은 PET 병 및 플라스틱 용기에도 널리 적용되고 있다.

그만큼 PET 병의 내충격성 시험 엔지니어들이 플라스틱 용기가 외부 하중을 받았을 때 어떻게 반응하는지 이해하는 데 도움이 됩니다. PET 병은 다음과 같은 이유로 변형될 수 있습니다:

• 적재 압력
• 온도 변화
• 충전 후의 진공 상태
• 운송 중 진동

탑 로드 테스트를 통해 포장 디자이너는 다음 사항을 최적화할 수 있습니다:

• 병 모양
• 리브 구조
• 재료 두께
• 체중 감량 전략

예를 들어, 음료 제조업체는 생산 비용을 절감하기 위해 수지 사용량을 줄인 PET 병을 재설계할 수 있습니다. 압축 시험을 통해 경량화된 설계가 여전히 충분한 기계적 안정성을 제공하는지 확인합니다.

포장 품질 관리를 위한 최고 수준의 부하 시험기

전문가 상단 로드 테스터 신뢰할 수 있는 압축 성능 데이터가 필요한 실험실 및 품질 관리 부서에 있어 필수적인 장비입니다.

TLT-01 탑 로드 테스터는 기계적 정밀도와 지능형 제어 기술을 결합하여 효율적인 시험 워크플로우를 지원합니다.

TLT-01 상부 하중 시험기의 기술적 특징

매개변수	사양
테스트 범위	0–1000 N (요구 사항에 따라 조정 가능)
샘플 높이	최대 700 mm
최대 시료 직경	120 mm
테스트 속도	1-500 mm/min
변위 정확도	0.01 mm
힘의 정확도	±0.5% 풀 스케일
제어 시스템	PLC 및 7인치 HMI 터치스크린
데이터 출력	화면 표시, 옵션으로 제공되는 마이크로 프린터, 옵션으로 제공되는 RS232
전원 공급 장치	110–220 V, 50/60 Hz

이러한 사양 덕분에 이 장비는 소형 의약품 용기부터 대형 산업용 포장 제품에 이르기까지 다양한 포장 압축 작업에 대응할 수 있습니다.

자동 상부 하중 시험 장비의 장점

수동 압축 평가 방법과 비교할 때, 자동화 시험 장비는 정확도, 효율성 및 재현성이 향상되어 있습니다.

높은 검사 정확도

정밀 볼 리드 스크류 메커니즘은 플레이트의 부드러운 이동과 안정적인 하중 조건을 보장합니다. 정확한 힘 및 변위 측정을 통해 실험실에서는 신뢰할 수 있는 시험 데이터를 확보할 수 있습니다.

유연한 테스트 프로그래밍

제품에 따라 평가 방법이 달라집니다. TLT-01은 다양한 테스트 모드를 지원하므로, 엔지니어들은 제품 요구 사항에 맞춰 맞춤형 테스트 절차를 수립할 수 있습니다.

테스트 효율성 향상

PLC 제어와 터치스크린 조작을 통해 테스트 과정이 간소화됩니다. 작업자는 복잡한 절차 없이도 신속하게 매개변수를 설정하고, 테스트를 수행하며, 결과를 확인할 수 있습니다.

더 나은 품질 관리 결정

압축 데이터는 기업에 다음과 같은 이점을 제공합니다:

• 생산상의 문제 파악
• 포장 디자인 비교하기
• 공급업체 품질 확인
• 자재 사용량 최적화
• 제품 보호 기능 강화

ISO 8113과 기타 압축 시험 표준 간의 관계

포장 제조업체들은 용기 종류와 운송 조건에 따라 서로 다른 평가 방법이 필요하기 때문에 종종 여러 가지 표준을 적용합니다.

기준	애플리케이션	시험 중점 사항
ISO 8113	유리 용기	수직 하중 저항력
ASTM D642	해상 컨테이너 및 단위 적재물	압축 강도
ASTM D4577	지속적인 하중이 가해지는 컨테이너	장기적인 압축 성능
ASTM D2659	블로우 성형된 열가소성 플라스틱 용기	기둥의 압축 특성
ASTM D4169	배송 시스템	배포 성능 테스트

이러한 표준들은 포장 강도를 평가한다는 공통된 목표를 가지고 있지만, 다루는 제품 범주와 시험 조건은 서로 다릅니다.

예를 들어:

• ISO 8113 유리 용기의 수직 하중 저항력을 평가하는 데 적합합니다.
• ASTM D2659 이 연구는 발포 플라스틱 용기의 기둥 압축 성능에 초점을 맞추고 있다.
• ASTM D642 해운 컨테이너 및 포장 시스템의 압축 강도를 평가합니다.

올바른 시험 기준을 선택해야만 시험 결과가 의도된 용도를 정확하게 반영할 수 있습니다.

실제 사례: 압축 시험을 통한 병 디자인 개선

한 유리병 제조업체는 창고에서 병을 쌓는 과정에서 일부 병에 균열이 발생하는 것을 발견했다. 엔지니어들은 병의 형상 변화와 유리 분포의 변화가 수직 강도에 영향을 미친 것으로 추정했다.

이 회사는 제어된 압축 조건 하에서 상부 하중 시험을 실시했다. 그 결과, 여러 병 디자인 간에 하중 저항력에 차이가 있는 것으로 나타났다.

테스트 데이터를 바탕으로 엔지니어들은 다음 사항을 최적화했습니다:

• 병 어깨의 곡률
• 유리 두께 분포
• 제조 매개변수

재설계 후, 개선된 병은 원하는 외관과 무게를 유지하면서도 더 높은 압축 강도를 달성했습니다.

이 예제는 다음을 보여줍니다. 상단 부하 테스트 단순한 품질 검사를 넘어 제품 개발을 지원합니다. 제조업체가 더 안전하고, 더 가볍고, 더 비용 효율적인 포장을 제작할 수 있도록 돕는 엔지니어링 정보를 제공합니다.

적합한 탑 로드 테스터를 선택하는 방법은 무엇일까요?

압축 시험 장비를 선정할 때, 시험소는 다음과 같은 여러 가지 요소를 고려해야 합니다:

테스트 애플리케이션

제품마다 필요한 테스트 역량은 다릅니다:

• 유리병 → ISO 8113 수직 하중 시험
• PET 병 → 내압성 평가
• 골판지 상자 및 운송용 컨테이너 → ASTM D642 압축 시험
• 산업용 용기 → 맞춤형 압축 시험

적재 용량 요건

테스터는 해당 용도에 적합한 충분한 하중 용량을 갖춰야 합니다. 1000 N 시스템은 많은 포장 용도에 적합하지만, 특수한 용도의 경우 맞춤형 하중 범위가 필요할 수 있습니다.

표본 크기 호환성

압축 영역과 수직 이동 거리는 용기의 치수와 일치해야 합니다. 대형 병, 드럼통 또는 골판지 상자의 경우 적절한 고정 장치 설계가 필요합니다.

데이터 관리 요건

현대식 실험실에는 다음이 필요할 수 있습니다:

• 디지털 데이터 기록
• 컴퓨터 통신
• 시험 보고서
• 품질 관리 통합

맞춤형 소프트웨어와 고정 장치는 특수한 테스트 요구 사항을 충족하는 데 도움이 될 수 있습니다.

최고의 부하 테스트 솔루션을 위해 Cell Instruments를 선택해야 하는 이유는 무엇일까요?

Cell Instruments는 재료 및 포장 시험 솔루션을 전문으로 하며, 전 세계 실험실, 제조업체 및 품질 관리 기관에 전문적인 시험 장비를 공급하고 있습니다.

이 회사는 다음을 제공합니다:

• 표준 상부 하중 시험기
• 맞춤형 테스트 고정구
• 다중 스테이션 시험 시스템
• 특정 애플리케이션용 테스트 솔루션

Cell Instruments는 포장 소재, 의료용 포장, 제약 포장 및 연포장 시험 분야의 전문성을 바탕으로, 고객이 생산 및 품질 요구 사항에 부합하는 신뢰할 수 있는 시험 방법을 개발할 수 있도록 지원합니다.

그만큼 TLT-01 상부 로드 테스터 유리 용기, PET 병, 골판지 상자 및 기타 포장 제품에 대한 정확한 압축 평가를 제공합니다. 정밀한 기계 설계, 지능형 제어 기능, 그리고 국제 표준과의 호환성을 결합함으로써, 제조업체가 포장 안전성을 향상시키고, 자재 낭비를 줄이며, 일관된 제품 품질을 유지할 수 있도록 지원합니다.

주요 내용

신뢰할 수 있는 압축 성능은 포장 안전성을 확보하고, 제품 손상을 줄이며, 제조 효율을 높이는 데 필수적입니다. 전문적인 상단 부하 테스트, 이를 통해 엔지니어들은 용기의 강도를 정확하게 평가하고, 설계를 최적화하며, 생산 배치 전반에 걸쳐 일관된 품질을 유지할 수 있습니다. Cell Instruments는 TLT-01 상부 하중 시험기를 비롯해 맞춤형 고정 장치, 유리 용기, PET 병 및 다양한 포장 제품을 위한 용도별 시험 시스템을 포함한 첨단 상부 하중 시험 솔루션을 제공합니다. 귀사의 포장 평가 요구 사항에 적합한 시험 솔루션을 알아보시려면 당사의 기술팀에 문의해 주십시오.
