ASTM D4595

Geotextil-Zugversuch: Die ASTM D4595 verstehen

ASTM D4595 definiert einen standardisierten Ansatz zur Messung der Zugeigenschaften von Geotextilien unter Verwendung einer breiten Probe. Im Gegensatz zu schmalen Streifenprüfungen minimiert diese Methode Randeffekte wie “Einschnürungen” und liefert Ergebnisse, die die reale Leistung in Tiefbauanwendungen besser widerspiegeln.

Das Geotextil-Zugversuch gilt für gewebte, nicht gewebte, gestrickte und geschichtete Geotextilien. Ingenieure verlassen sich darauf, um wichtige Parameter zu bestimmen, wie z. B.:

• Zugfestigkeit
• Dehnung bei Bruch
• Anfangsmodul und Sekantenmodul
• Bruchzähigkeit

Diese Eigenschaften sind für die Planung von bewehrten Bodenkonstruktionen, Böschungen, Gehwegen und Hangsicherungssystemen unerlässlich.

Prüfung der Zugfestigkeit bei großer Breite

Der Prüfung der Zugfestigkeit bei großer Breite unterscheidet sich grundlegend von den traditionellen Streifenmethoden. Anstatt eine schmale Probe zu prüfen, schreibt ASTM D4595 eine breitere Probe vor, um die seitliche Kontraktion während der Belastung zu verringern.

Die wichtigsten Vorteile sind:

• Verbesserte Feldkorrelation: Ergebnisse entsprechen genau dem Verhalten von Geotextilien vor Ort
• Geringere Spannungskonzentration an den Kanten: Minimiert vorzeitiges Versagen in der Nähe der Griffe
• Bessere Darstellung von Vliesstoffen: Besonders wichtig für Geotextilien, die zu Verformungen neigen

Dies macht ASTM D4595 besonders wertvoll für Bewertung auf Entwurfsebene, und nicht nur die Qualitätskontrolle.

ASTM D4595 Breite-Methode Verfahren

1. Probenvorbereitung

• Verwenden Sie breite Exemplare um Einschnürungen zu minimieren
• Proben unter Standard-Laboratmosphäre konditionieren
• Nassprüfungen sind erlaubt innerhalb 20 Minuten nach dem Eintauchen

2. Einstellung der Maschine

• Länge der Spurweite: 100 ± 3 mm
• Probe mittig und senkrecht ausrichten
• Bewerbung Vorspannung ≤1% der erwarteten Bruchkraft

3. Prüfverfahren

• Starten Sie die Maschine und üben Sie Zugkraft aus, bis sie reißt.
• Notieren Sie die Kraft-Dehnungs-Kurve
• Ungültige Ergebnisse verwerfen (z. B. Kieferbrüche oder Verrutschen)

4. Wichtiger Hinweis

Kieferbrüche innerhalb von 5 mm vom Griff können verworfen werden, wenn sie erheblich von den durchschnittlichen Ergebnissen abweichen. Richtiges Einspannen ist entscheidend für die Genauigkeit.

Berechnung der Zugfestigkeit von Geotextilien nach ASTM D4595

Zugfestigkeit

• Definiert als maximale Kraft pro Breiteneinheit
• Ausgedrückt in N/m

Dehnung

• Berechnet als prozentuale Zunahme der Länge
• Gemessen bei Bruch oder bestimmten Kraftwerten

Zugwiderstand

Enthält:

• Anfangsmodul (frühe lineare Region)
• Verschiebungsmodul
• Sekantenmodul (auf bestimmten Stammebenen wie 2%, 5%, 10%)

Zähigkeit brechen

• Repräsentiert Energieabsorptionsvermögen
• Ermittelt aus dem Fläche unter der Kraft-Dehnungs-Kurve

Diese Parameter vermitteln ein umfassendes Verständnis der mechanischen Leistungsfähigkeit von Geotextilien.

CRE-Zugprüfmaschine: Kernausrüstung für ASTM D4595

A CRE-Zugprüfmaschine (Constant Rate of Extension) ist für die Durchführung der ASTM D4595 erforderlich. Dieses Gerät wendet eine kontrollierte Dehnungsrate an und misst dabei kontinuierlich Kraft und Weg.

Kritische Anforderungen an die Maschine:

• Konstante Dehnungsrate: Typischerweise 10 ± 3 %/min
• Breites Greifsystem: Klemmung über die gesamte Breite zur Vermeidung von Schlupf
• Genaue Kraftmessung: Bruch tritt innerhalb von 10-90% des Skalenendwertes auf
• Datenerfassung: Kraft-Dehnungs-Kurve in Echtzeit

Empfohlene Lösung: Cell Instruments Zugfestigkeitsprüfgerät

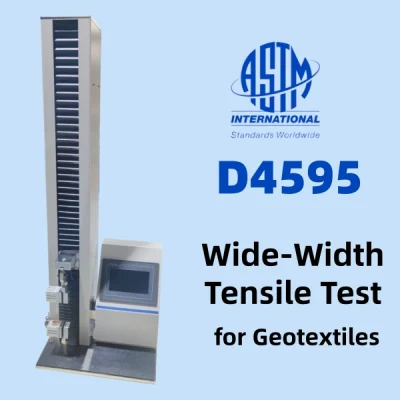

Der Cell Instruments TST-01 Zugfestigkeitsprüfgerät ist aufgrund seiner Eigenschaften gut für ASTM D4595-Anwendungen geeignet:

• SPS-gesteuerte Präzision Gewährleistung einer stabilen Testdurchführung
• Einstellbare Geschwindigkeit (1-500 mm/min) zur Erfüllung von Standardanforderungen
• Hohe Genauigkeit (±0,5% FS) für zuverlässige Zugdaten
• Anpassbare Befestigungen für breitere Geotextil-Proben
• Kurvendarstellung in Echtzeit für Modul- und Zähigkeitsanalysen

Seine robuste Konstruktion und flexible Konfiguration machen ihn ideal für Labore, die mit verschiedenen geotextilen Materialien arbeiten.

Sicherstellung einer genauen Bewertung der Geotextilleistung mit ASTM D4595 Zugprüfung mit großer Breite. Verwendung einer zuverlässigen CRE-Zugprüfmaschine wie dem Cell Instruments TST-01 erhalten Sie präzise Daten zu Zugfestigkeit, Dehnung und Modulen für Design und Qualitätskontrolle. Erweitern Sie Ihre Prüfkapazitäten mit fortschrittlichen Geräten, die auf Geotextilanwendungen zugeschnitten sind, und erzielen Sie konsistente, normenkonforme Ergebnisse.

FAQs

1. Wofür wird die ASTM D4595 hauptsächlich verwendet?
Es misst die Zugfestigkeit und die Dehnung von Geotextilien mit einer breit angelegten Methode für eine genaue Feldsimulation.

2. Warum werden Breitentests gegenüber Streifentests bevorzugt?
Denn es reduziert Randeffekte und liefert Ergebnisse, die den tatsächlichen technischen Bedingungen näher kommen.

3. Welche Art von Maschine ist für die ASTM D4595 erforderlich?
A CRE-Zugprüfmaschine mit kontrollierter Ausfahrgeschwindigkeit und der Möglichkeit, über die gesamte Breite zu greifen.

4. Können nasse Geotextilien getestet werden unter ASTM D4595?
Ja, die Norm enthält Verfahren sowohl für konditionierte als auch für nasse Exemplare.

5. Was sind die Ursachen für Kieferbrüche und wie können sie vermieden werden?
Kieferbrüche entstehen oft durch unsachgemäßes Einspannen. Eine Anpassung der Griffflächen oder der Polsterung kann helfen, sie zu vermeiden.
