DIN 54518

포장 산업에서 종이와 판지의 압축 성능을 정확하게 평가하는 것은 신뢰할 수 있는 용기 강도와 제품 보호를 보장하는 데 필수적입니다. DIN 54518 이 표준은 종이 및 판지 재료, 특히 용기 및 상자 제조에 사용되는 재료의 압축 강도를 측정하기 위한 단스팬 압축 시험 방법을 규정한다. A 짧은 스팬 압축 테스터 엔지니어와 연구소에 제어된 조건 하에서 재료의 압축 변형 및 파괴에 대한 저항성을 평가할 수 있는 정밀한 측정 데이터를 제공합니다.

골판지 포장재, 컨테이너보드 및 종이 기반 제품을 제조하는 업체의 경우, 단스팬 압축 성능을 이해하면 자재 선택을 최적화하고, 포장 신뢰성을 높이며, 운송 및 보관 중 발생하는 결함을 줄이는 데 도움이 됩니다. 이 DIN 54518 이 시험 방법은 짧은 시험편이 구조적 파손이 발생하기 전까지 견딜 수 있는 최대 압축력을 측정하는 데 중점을 두며, 종이 섬유의 본질적인 강도에 대한 귀중한 정보를 제공합니다.

SCT-01 단스팬 압축 시험기는 특히 다음 용도로 설계되었습니다. 컨테이너보드 단스팬 압축 강도 시험 및 관련 종이 소재. 정밀한 클램핑 기술, 제어된 압축 동작, 신뢰할 수 있는 힘 측정 기능을 갖춘 이 장비는 일관되고 재현성 있는 압축 강도 평가가 필요한 품질 관리 실험실, 포장 제조업체 및 연구 시설을 지원합니다.

DIN 54518 단스팬 압축 시험이란 무엇인가요?

DIN 54518 이는 짧은 무지지 스팬에 압축 하중을 가하여 종이와 판지의 압축 강도를 측정하는 표준 방법입니다. 시편 길이가 더 길고 좌굴의 영향이 더 클 수 있는 기존의 압축 시험과 달리, 단스팬 방법은 매우 짧은 거리에서 재료의 고유한 압축 저항성을 평가합니다.

이러한 접근 방식은 시편의 굽힘에 따른 영향을 최소화하여, 시험 결과가 종이 구조 자체의 압축 강도를 더 정확하게 반영할 수 있게 합니다. 이 방법은 일반적으로 용기 및 포장 용도에 적합한 중량의 종이와 판지를 평가하는 데 널리 사용됩니다.

이 검사는 특히 다음의 경우에 유용합니다:

• 원자재 강도를 평가하는 골판지 제조업체들
• 생산 품질을 관리하는 포장 가공업체
• 새로운 종이 기반 포장 솔루션을 개발하는 연구소들
• 입고되는 자재를 검사하는 품질 관리 부서

다음에서 얻은 결과는 단스팬 압축 강도 시험 방법 엔지니어들이 소재가 가공, 적재, 운송 및 최종 제품 사용 과정에서 압축 하중을 견딜 수 있는지 여부를 파악하는 데 도움을 줍니다.

컨테이너보드에서 단스팬 압축 강도가 중요한 이유는 무엇인가요?

골판지 원지의 성능은 골판지 상자와 운송 용기의 내구성에 직접적인 영향을 미칩니다. 보관 및 운송 과정에서 포장재는 적재 압력, 취급 시 가해지는 힘, 환경 조건 등으로 인해 수직 압축 하중을 받게 됩니다.

압축 강도가 부족한 재료는 다음과 같은 문제를 초래할 수 있습니다:

• 창고 보관 중 상자 변형
• 스태킹 성능 저하
• 운송 중 발생한 제품 파손
• 과도한 설계로 인한 포장재 소비 증가

다음을 적용하여 컨테이너보드 단스팬 압축 강도 시험, 제조업체는 종이 섬유의 강도 효율성을 평가하고 판지 구조를 최적화할 수 있습니다.

기존의 포장 평가 방식과 비교할 때, 단스팬 압축 시험은 다음과 같은 몇 가지 장점을 제공합니다:

평가 측면	단스팬 압축 시험의 장점
재료 강도 분석	내재적 압축 저항을 측정합니다
표본 크기 요건	작고 표준화된 시료를 사용합니다
섬유 구조 평가	굽힘 파괴로 인한 영향을 줄여줍니다
품질 관리	반복 가능한 생산 데이터를 제공합니다
소재 개발	경량화된 패키징 최적화를 지원합니다

경량화와 지속가능성에 중점을 둔 현대 포장 산업에서, 정확한 압축 데이터를 활용하면 엔지니어들은 필요한 성능을 유지하면서 자재 사용량을 줄일 수 있습니다.

DIN 54518 단스팬 압축 시험법의 시험 원리

의 원리는 DIN 54518 이 방법은 작은 종이 또는 판지 시편을 두 개의 평행한 클램프 사이에 끼워 파단이 발생할 때까지 압축하는 원리에 기초합니다.

SCT-01 단스팬 압축 시험기는 정밀하게 제어되는 클램핑 시스템을 사용합니다:

• 시험편의 너비는 15 mm 그리고 길이가 75 mm.
• 시편은 마찰력이 높은 두 개의 클램프 사이에 단단히 고정되어 있습니다.
• 클램핑 거리는 대략 0.70 mm.
• 시편이 파단될 때까지 압축 하중을 지속적으로 가한다.
• 최대 압축력이 시험 결과로 기록됩니다.

압축 거리가 짧기 때문에, 측정값은 시편의 굽힘으로 인한 변형이 아닌 재료의 압축 저항을 정확히 반영합니다.

이 장비는 최대 압축력을 측정하여, 실험실에서 재료의 성능을 비교하고 생산 일관성을 모니터링할 수 있게 해줍니다.

단스팬 압축 강도 시험은 어떻게 수행되나요?

일반적인 단스팬 압축 강도 시험 방법 다음 단계가 포함됩니다.

샘플 준비

종이 또는 판지 시편은 지정된 시험 스트립 크기로 준비합니다. 폭, 길이, 수분 상태 또는 절단 품질의 차이는 시험 정확도에 영향을 미칠 수 있으므로, 시편을 적절하게 준비하는 것이 중요합니다.

시편 고정

시편은 시험기의 상부 및 하부 클램프 사이에 고정됩니다. 클램프 표면은 압축 과정에서 시편이 미끄러지는 것을 방지할 수 있을 만큼 충분한 마찰력을 제공합니다.

SCT-01은 압력을 제어하는 공압식 클램핑 기술을 사용하여 시편을 안정적으로 고정합니다.

압축 하중

클램프는 제어된 시험 속도로 서로 가까워집니다. 시편이 최대 하중 용량에 도달할 때까지 압축력이 서서히 증가합니다.

결과 기록

이 기기는 최대 압축력을 자동으로 기록합니다. 이 값들은 재료 비교, 생산 모니터링 및 품질 검증을 위해 사용됩니다.

실험실 환경에서는 자동화된 데이터 기록이 효율성을 높이고, 검사 결과에 미치는 작업자의 영향을 줄여줍니다.

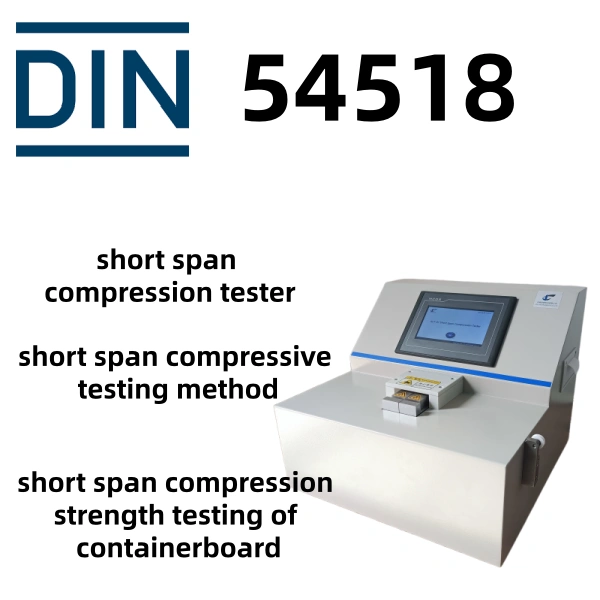

SCT-01 단스팬 압축 시험기 기술적 특징

SCT-01은 전문가용으로 개발된 제품입니다. 짧은 스팬 압축 테스터 종이 및 판지의 압축 성능 평가를 위해.

정밀 클램핑 시스템

이 기기는 폭 15 mm의 시편을 단단히 고정하도록 설계된 두 개의 평행 클램프를 사용합니다. 각 클램프는 30 mm의 클램핑 길이에 걸쳐 고마찰 표면을 가진 고정형 및 이동형 조를 갖추고 있습니다.

클램핑 힘은 다음 조건에서 제어됩니다:

2300 ± 500 N

이를 통해 시료의 위치가 일관되게 유지되며, 시험 결과의 편차를 최소화할 수 있습니다.

PLC 제어 및 HMI 작동

통합 PLC 제어 시스템은 HMI(인간-기계 인터페이스)를 통해 정밀한 동작 제어와 간편한 조작을 제공합니다.

다음과 같은 이점이 있습니다:

• 간편한 매개변수 설정
• 안정적인 테스트 관리
• 작업자 오류 감소
• 효율적인 실험실 업무 흐름

조정 가능한 테스트 매개변수

종이 재질에 따라 서로 다른 시험 조건이 필요할 수 있습니다. SCT-01은 다양한 적용 요구 사항을 충족할 수 있도록 시험 설정을 조정할 수 있습니다.

주요 매개변수는 다음과 같습니다:

• 시험 범위: 1–500 N (또는 맞춤형)
• 시험 속도: 3 ± 0.1 mm/min
• 압축 거리: 0.3–2 mm
• 농도: 0.01 N

신뢰할 수 있는 안전 기능

이 테스터에는 다음과 같은 안전 보호 기능이 포함되어 있습니다:

• 비상 정지 버튼
• 과범위 보호
• 제어식 공압 작동

이러한 기능들은 일상적인 검사 과정에서 실험실의 안전성을 높여줍니다.

DIN 54518 압축 시험의 적용 분야

그만큼 DIN 54518 이 시험 방법은 종이와 판지의 압축 성능이 제품 품질에 영향을 미치는 산업 분야에서 널리 적용되고 있습니다.

골판지 포장재 제조

골판지 원지 제조업체들은 단스팬 압축 시험 결과를 활용하여 원지의 강도를 평가하고 골판지 구조를 최적화합니다.

제지 생산

제지 공장에서는 압축 시험 데이터를 다음과 같은 용도로 활용합니다:

• 생산 품질 모니터링
• 소재 개발
• 광섬유 성능 평가

포장 연구 및 개발

연구개발(R&D) 엔지니어들은 테스트 결과를 바탕으로 다음을 비교합니다:

• 서로 다른 섬유 구성
• 경량 용지 종류
• 대체 포장재

품질 검사 실험실

독립 시험소 및 검사 기관은 재료 검증을 위해 표준화된 압축 시험 방법을 사용합니다.

단스팬 압축 시험에 적용 가능한 재료

SCT-01은 다음의 테스트에 적합합니다:

• 골판지
• 골판지용지
• 판지
• 포장용 종이
• 매체 및 라이너 재료

이 장비는 특히 상자 제조 및 운송용 포장재에 일반적으로 사용되는 소재에 적합합니다.

단스팬 압축 시험에 관한 관련 표준

SCT-01 단스팬 압축 시험기는 다음 표준을 준수합니다:

기준	설명
DIN 54518	종이 및 판지의 단스팬 압축 시험 방법
ISO 9895	종이 및 판지의 압축 강도 시험
TAPPI T826	단스팬 압축 시험 방법
BS 7325	종이 및 판지의 압축 시험 요건
GB/T 2679.10	종이 및 판지의 압축 시험 방법
QB/T 2386	종이 제품의 압축 성능 시험

이 표준들은 압축 강도를 평가하고 실험실 간 시험 결과의 비교 가능성을 보장하기 위한 국제적으로 인정된 방법을 제시합니다.

전문용 단스팬 압축 시험기 사용의 이점

전용 서버 선택 짧은 스팬 압축 테스터 제조업체와 연구소에 다음과 같은 여러 가지 이점을 제공합니다:

개선된 품질 관리
정확한 압축 데이터는 재료의 편차가 생산에 영향을 미치기 전에 이를 파악하는 데 도움이 됩니다.

더 나은 포장 디자인
엔지니어들은 측정 가능한 강도 성능을 바탕으로 기판 구조를 최적화할 수 있습니다.

자재 낭비 감소
신뢰할 수 있는 테스트를 통해 내구성을 저해하지 않으면서도 경량 패키징 개발을 뒷받침합니다.

더 높은 테스트 효율성
자동화 운영을 통해 수작업 부담을 줄이고 재현성을 높입니다.

국제 규정 준수 지원
공인된 표준에 따른 시험은 기업이 고객 및 업계의 요구 사항을 충족하는 데 도움이 됩니다.

적합한 단스팬 압축 시험기를 선택하는 방법은 무엇인가요?

~용 장비를 선택할 때는 컨테이너보드 단스팬 압축 강도 시험, 연구실에서는 다음 사항을 고려해야 합니다:

• 필수 기준 준수
• 힘 측정 정확도
• 클램핑 안정성
• 속도 제어 테스트
• 데이터 관리 역량
• 시료 전처리 요건
• 서비스 및 맞춤 설정 지원

특화된 애플리케이션을 보유한 기업의 경우, 맞춤형 테스트 장비, 소프트웨어 통합 및 자동화 테스트 시스템을 도입함으로써 테스트 효율성을 한층 더 높일 수 있습니다.

그만큼 SCT-01 이 장비는 종이 및 판지 소재의 정확한 압축 강도 평가가 필요한 실험실에 신뢰할 수 있는 솔루션을 제공합니다. 제어된 시험 시스템, 정밀한 힘 측정 기능, 그리고 업계 특화 설계를 바탕으로 전 세계 포장 제조업체, 연구 기관 및 품질 관리 실험실에 적합합니다.

결론

신뢰할 수 있는 포장재를 개발하고 일관된 제품 품질을 유지하기 위해서는 정확한 압축 강도 평가가 필수적입니다. 전문적인 단스팬 압축 시험기는 엔지니어들이 연구, 생산 관리 및 규정 준수 시험을 위해 신뢰할 수 있는 재료 성능 데이터를 확보할 수 있도록 지원합니다. Cell Instruments는 표준 장비, 맞춤형 고정구 및 특수 시험 시스템을 포함하여 제지 및 포장 분야에 대한 첨단 시험 솔루션을 제공합니다. 귀사의 실험실 요구 사항에 맞춰 설계된 단스팬 압축 시험 솔루션에 대해 자세히 알아보시려면 당사 기술팀에 문의해 주십시오.
