DIN 54518

ในอุตสาหกรรมบรรจุภัณฑ์ การประเมินประสิทธิภาพการทนต่อแรงอัดของกระดาษและกระดาษแข็งอย่างแม่นยำเป็นสิ่งจำเป็นเพื่อรับประกันความแข็งแรงของบรรจุภัณฑ์ที่เชื่อถือได้และการปกป้องผลิตภัณฑ์. DIN 54518 กำหนดวิธีการทดสอบความต้านทานแรงอัดในช่วงสั้น เพื่อกำหนดความต้านทานแรงอัดของวัสดุกระดาษและกระดาษแข็ง โดยเฉพาะอย่างยิ่งวัสดุที่ใช้ในการผลิตภาชนะและกล่อง A เครื่องทดสอบแรงอัดช่วงสั้น ให้ข้อมูลการวัดที่แม่นยำแก่ผู้วิศวกรและห้องปฏิบัติการ เพื่อประเมินความต้านทานของวัสดุต่อการเปลี่ยนรูปจากการบีบอัดและการแตกหักภายใต้เงื่อนไขที่ควบคุมได้.

สำหรับผู้ผลิตบรรจุภัณฑ์กระดาษลูกฟูก กระดาษบรรจุภัณฑ์ และผลิตภัณฑ์จากกระดาษ การเข้าใจประสิทธิภาพการรับแรงอัดในช่วงสั้นช่วยในการเลือกวัสดุให้เหมาะสมที่สุด ปรับปรุงความน่าเชื่อถือของบรรจุภัณฑ์ และลดการเกิดความเสียหายระหว่างการขนส่งและการเก็บรักษา DIN 54518 วิธีการทดสอบนี้มุ่งเน้นการวัดแรงอัดสูงสุดที่ตัวอย่างทดสอบขนาดสั้นสามารถทนได้ก่อนที่จะเกิดความล้มเหลวทางโครงสร้าง ซึ่งให้ข้อมูลที่มีค่าเกี่ยวกับความแข็งแรงภายในของเส้นใยกระดาษ.

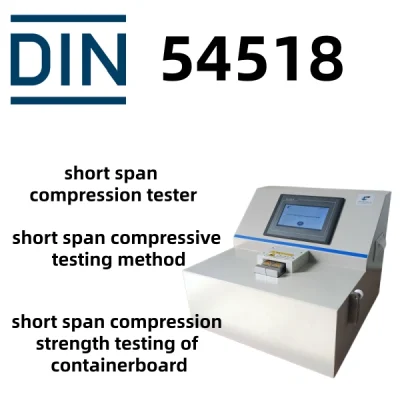

เครื่องทดสอบแรงอัดช่วงสั้น SCT-01 ได้รับการออกแบบมาโดยเฉพาะเพื่อ การทดสอบความแข็งแรงต่อการบีบอัดในช่วงสั้นของกระดาษกล่องบรรจุภัณฑ์ และวัสดุกระดาษที่เกี่ยวข้อง ด้วยเทคโนโลยีการจับยึดที่แม่นยำ การควบคุมการเคลื่อนไหวในการบีบอัด และการวัดแรงที่เชื่อถือได้ เครื่องมือนี้ช่วยสนับสนุนห้องปฏิบัติการควบคุมคุณภาพ ผู้ผลิตบรรจุภัณฑ์ และศูนย์วิจัยที่ต้องการการประเมินความแข็งแรงในการบีบอัดที่สม่ำเสมอและสามารถทำซ้ำได้.

การทดสอบความต้านทานแรงอัดสำหรับช่วงสั้นตามมาตรฐาน DIN 54518 คืออะไร?

DIN 54518 เป็นวิธีการมาตรฐานที่ใช้เพื่อกำหนดความแข็งแรงในการรับแรงอัดของกระดาษและกระดาษแข็ง โดยใช้แรงอัดบนช่วงระยะสั้นที่ไม่มีจุดรองรับ ต่างจากการทดสอบแรงอัดแบบดั้งเดิมที่อาจใช้ตัวอย่างที่มีความยาวมากกว่าและได้รับอิทธิพลจากการโค้งงอมากขึ้น วิธีการช่วงระยะสั้นนี้ประเมินความต้านทานแรงอัดตามธรรมชาติของวัสดุในระยะทางที่สั้นมาก.

วิธีการนี้ช่วยลดผลกระทบจากการโค้งงอของตัวอย่างลงให้เหลือน้อยที่สุด และทำให้ผลการทดสอบสะท้อนความแข็งแรงในการรับแรงอัดของโครงสร้างกระดาษเองได้อย่างแม่นยำยิ่งขึ้น วิธีนี้ถูกใช้อย่างแพร่หลายในการประเมินกระดาษและกระดาษแข็งที่มีน้ำหนักต่อหน่วยพื้นที่ ซึ่งโดยทั่วไปเหมาะสำหรับการใช้งานในภาชนะบรรจุภัณฑ์และบรรจุภัณฑ์.

การทดสอบนี้มีประโยชน์เป็นพิเศษสำหรับ:

• ผู้ผลิตกระดาษกล่องคอนเทนเนอร์กำลังประเมินความแข็งแรงของวัตถุดิบ
• ผู้ผลิตบรรจุภัณฑ์ที่ควบคุมคุณภาพการผลิต
• ห้องปฏิบัติการวิจัยที่พัฒนาโซลูชันบรรจุภัณฑ์แบบกระดาษใหม่
• ฝ่ายควบคุมคุณภาพกำลังตรวจสอบวัสดุที่รับเข้ามา

ผลลัพธ์ที่ได้จาก วิธีการทดสอบความแข็งแรงในการรับแรงอัดสำหรับช่วงสั้น ช่วยให้นักวิศวกรเข้าใจว่าวัสดุนั้นสามารถทนต่อแรงอัดได้หรือไม่ ในระหว่างกระบวนการแปรรูป การจัดเรียง การขนส่ง และการใช้ผลิตภัณฑ์ขั้นสุดท้าย.

ทำไมความแข็งแรงในการรับแรงอัดในช่วงสั้นจึงสำคัญต่อกระดาษกล่องบรรจุภัณฑ์?

ประสิทธิภาพของกระดาษลูกฟูกมีผลโดยตรงต่อความทนทานของกล่องลูกฟูกและตู้คอนเทนเนอร์ขนส่ง ระหว่างการเก็บรักษาและการขนส่ง วัสดุบรรจุภัณฑ์ต้องรับแรงอัดในแนวตั้ง ซึ่งเกิดจากแรงกดจากการจัดเรียงซ้อนกัน แรงจากการจัดการ และสภาพสิ่งแวดล้อม.

วัสดุที่มีความแข็งแรงต่อการอัดไม่เพียงพออาจก่อให้เกิด:

• กล่องพังระหว่างการเก็บในคลังสินค้า
• ประสิทธิภาพการเรียงซ้อนลดลง
• ความเสียหายของสินค้าระหว่างการขนส่ง
• การบริโภควัสดุบรรจุภัณฑ์ที่เพิ่มขึ้นเนื่องจากการออกแบบที่เกินความจำเป็น

โดยการสมัคร การทดสอบความแข็งแรงต่อการบีบอัดในช่วงสั้นของกระดาษกล่องบรรจุภัณฑ์, ผู้ผลิตสามารถประเมินประสิทธิภาพด้านความแข็งแรงของเส้นใยกระดาษและปรับปรุงโครงสร้างกระดาษให้เหมาะสมที่สุดได้.

เมื่อเทียบกับการประเมินบรรจุภัณฑ์แบบดั้งเดิม การทดสอบความต้านทานการบีบอัดในช่วงสั้นมีข้อดีหลายประการ:

ด้านประเมิน	ประโยชน์ของการทดสอบความต้านทานการบีบอัดช่วงสั้น
การวิเคราะห์ความแข็งแรงของวัสดุ	วัดความต้านทานการบีบอัดภายใน
ข้อกำหนดเกี่ยวกับขนาดตัวอย่าง	ใช้ตัวอย่างขนาดเล็กตามมาตรฐาน
การประเมินโครงสร้างเส้นใย	ลดผลกระทบจากความล้มเหลวเนื่องจากการโค้งงอ
การควบคุมคุณภาพ	ให้ข้อมูลการผลิตที่สามารถทำซ้ำได้
การพัฒนาวัสดุ	สนับสนุนการปรับปรุงบรรจุภัณฑ์ให้น้ำหนักเบา

สำหรับอุตสาหกรรมบรรจุภัณฑ์สมัยใหม่ที่เน้นการลดน้ำหนักและความยั่งยืน ข้อมูลการบีบอัดที่แม่นยำช่วยให้วิศวกรสามารถลดปริมาณวัสดุที่ใช้ได้ โดยยังคงรักษาประสิทธิภาพตามที่ต้องการ.

หลักการทดสอบตามมาตรฐาน DIN 54518 สำหรับวิธีการทดสอบแรงอัดช่วงสั้น

หลักการของ DIN 54518 วิธีการนี้อาศัยการบีบตัวอย่างกระดาษหรือกระดานขนาดเล็กระหว่างตัวจับสองตัวที่วางขนานกัน จนกระทั่งเกิดการแตกหัก.

เครื่องทดสอบแรงอัดช่วงสั้น SCT-01 ใช้ระบบจับยึดที่ควบคุมได้อย่างแม่นยำ:

• ตัวอย่างทดสอบมีความกว้าง 15 มม. และยาวประมาณ 75 มม..
• ตัวอย่างถูกยึดไว้อย่างมั่นคงระหว่างตัวหนีบสองตัวที่มีแรงเสียดทานสูง.
• ระยะการจับถูกควบคุมไว้ที่ประมาณ 0.70 มิลลิเมตร.
• แรงบีบจะถูกนำไปใช้อย่างต่อเนื่องจนกระทั่งตัวอย่างเกิดการแตกหัก.
• แรงบีบอัดสูงสุดจะถูกบันทึกเป็นผลการทดสอบ.

ระยะการบีบอัดที่สั้นช่วยให้ค่าที่วัดได้สะท้อนถึงความต้านทานการบีบอัดของวัสดุ แทนที่จะเป็นการเปลี่ยนรูปที่เกิดจากการโค้งงอของตัวอย่าง.

เครื่องนี้คำนวณแรงบีบอัดสูงสุด ซึ่งช่วยให้ห้องปฏิบัติการสามารถเปรียบเทียบประสิทธิภาพของวัสดุและติดตามความสม่ำเสมอในการผลิตได้.

การทดสอบความแข็งแรงต่อการอัดของช่วงสั้นดำเนินการอย่างไร?

ทั่วไป วิธีการทดสอบความแข็งแรงในการรับแรงอัดสำหรับช่วงสั้น ประกอบด้วยขั้นตอนต่อไปนี้:

การเตรียมตัวอย่าง

ตัวอย่างกระดาษหรือกระดาษแข็งจะถูกเตรียมให้เป็นแถบทดสอบตามขนาดที่กำหนด การเตรียมตัวอย่างอย่างถูกต้องมีความสำคัญ เนื่องจากความแตกต่างในด้านความกว้าง ความยาว สภาพความชื้น หรือคุณภาพการตัด อาจส่งผลต่อความแม่นยำของการทดสอบ.

ตัวอย่างการยึด

ตัวอย่างถูกวางไว้ระหว่างตัวจับด้านบนและด้านล่างของเครื่องทดสอบ พื้นผิวการจับให้แรงเสียดทานที่เพียงพอเพื่อป้องกันไม่ให้ตัวอย่างลื่นไถลระหว่างการบีบอัด.

SCT-01 ใช้เทคโนโลยีการจับยึดด้วยระบบอากาศอัดที่มีแรงดันควบคุม เพื่อรับประกันการยึดตัวอย่างให้มั่นคง.

การโหลดแบบบีบอัด

ตัวจับตัวอย่างเคลื่อนที่เข้าหากันด้วยความเร็วการทดสอบที่ควบคุมได้ แรงอัดเพิ่มขึ้นอย่างค่อยเป็นค่อยไป จนกระทั่งตัวอย่างถึงขีดความสามารถรับน้ำหนักสูงสุด.

การบันทึกผลลัพธ์

เครื่องวัดจะบันทึกค่าแรงบีบสูงสุดโดยอัตโนมัติ ค่าเหล่านี้ถูกใช้เพื่อเปรียบเทียบวัสดุ ติดตามกระบวนการผลิต และตรวจสอบคุณภาพ.

ในสภาพแวดล้อมห้องปฏิบัติการ การบันทึกข้อมูลแบบอัตโนมัติช่วยเพิ่มประสิทธิภาพและลดความอิทธิพลของผู้ดำเนินการต่อผลการทดสอบ.

คุณสมบัติทางเทคนิคของเครื่องทดสอบแรงอัดช่วงสั้น SCT-01

SCT-01 ได้รับการพัฒนาให้เป็นอุปกรณ์ระดับมืออาชีพ เครื่องทดสอบแรงอัดช่วงสั้น เพื่อประเมินการบีบอัดของกระดาษและกระดาษแข็ง.

ระบบจับยึดแบบแม่นยำ

เครื่องมือนี้ใช้แคลมป์สองตัวที่จัดวางขนานกัน ซึ่งออกแบบมาเพื่อยึดตัวอย่างที่มีความกว้าง 15 มม. ให้มั่นคง แคลมป์แต่ละตัวมีปากแคลมป์ที่คงที่และปากแคลมป์ที่เคลื่อนที่ได้ พร้อมด้วยพื้นผิวที่มีแรงเสียดทานสูงตลอดความยาวการยึด 30 มม.

แรงจับถูกควบคุมที่:

2300 ± 500 N

สิ่งนี้ช่วยรับประกันการวางตัวอย่างให้คงที่และลดความแปรปรวนในการทดสอบให้น้อยที่สุด.

การควบคุม PLC และการใช้งาน HMI

ระบบควบคุม PLC แบบบูรณาการช่วยให้ควบคุมการเคลื่อนไหวได้อย่างแม่นยำ และใช้งานได้ง่ายผ่านอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI).

ข้อดี ได้แก่:

• การตั้งค่าพารามิเตอร์ที่ง่าย
• การควบคุมการทดสอบที่เสถียร
• ลดข้อผิดพลาดของผู้ปฏิบัติงาน
• กระบวนการทำงานในห้องปฏิบัติการที่มีประสิทธิภาพ

พารามิเตอร์การทดสอบที่สามารถปรับได้

วัสดุกระดาษต่างกันอาจต้องการเงื่อนไขการทดสอบที่แตกต่างกัน เครื่อง SCT-01 มีคุณสมบัติการปรับตั้งค่าการทดสอบได้ เพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย.

พารามิเตอร์หลัก ได้แก่:

• ช่วงการทดสอบ: 1–500 N (หรือตามความต้องการ)
• ความเร็วในการทดสอบ: 3 ± 0.1 มม./นาที
• ระยะการบีบอัด: 0.3–2 มม.
• ความละเอียด: 0.01 N

ฟังก์ชันความปลอดภัยที่เชื่อถือได้

เครื่องทดสอบนี้มีคุณสมบัติป้องกันความปลอดภัยดังต่อไปนี้:

• ปุ่มหยุดฉุกเฉิน
• ระบบป้องกันเมื่ออุณหภูมิเกินช่วงที่กำหนด
• ระบบการทำงานด้วยอากาศอัดที่ควบคุมได้

ฟังก์ชันเหล่านี้ช่วยเพิ่มความปลอดภัยในห้องปฏิบัติการระหว่างการทดสอบตามปกติ.

การประยุกต์ใช้การทดสอบแรงอัดตามมาตรฐาน DIN 54518

The DIN 54518 วิธีการทดสอบนี้ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมต่าง ๆ ที่ประสิทธิภาพการบีบอัดของกระดาษและกระดาษแข็งมีผลต่อคุณภาพผลิตภัณฑ์.

การผลิตบรรจุภัณฑ์กระดาษลูกฟูก

ผู้ผลิตกระดาษลูกฟูกใช้ผลการทดสอบความต้านทานการบีบอัดในช่วงสั้นเพื่อประเมินความแข็งแรงของกระดาษดิบและปรับปรุงโครงสร้างกระดาษลูกฟูกให้เหมาะสมที่สุด.

การผลิตกระดาษ

โรงงานผลิตกระดาษใช้ข้อมูลจากการทดสอบความต้านทานการบีบอัดเพื่อ:

• การตรวจสอบคุณภาพการผลิต
• การพัฒนาวัสดุ
• การประเมินประสิทธิภาพของเส้นใย

การวิจัยและพัฒนาด้านการบรรจุภัณฑ์

วิศวกรวิจัยและพัฒนาใช้ผลการทดสอบเพื่อเปรียบเทียบ:

• องค์ประกอบของเส้นใยที่แตกต่างกัน
• ประเภทกระดาษน้ำหนักเบา
• วัสดุบรรจุภัณฑ์ทางเลือก

ห้องปฏิบัติการตรวจสอบคุณภาพ

ห้องปฏิบัติการและองค์กรตรวจสอบอิสระใช้วิธีการทดสอบความต้านทานการบีบอัดตามมาตรฐานเพื่อตรวจสอบวัสดุ.

วัสดุที่ใช้ได้ในการทดสอบแรงอัดช่วงสั้น

SCT-01 เหมาะสำหรับการทดสอบ:

• กระดาษกล่อง
• กระดาษสำหรับกระดาษลูกฟูก
• กระดาษแข็ง
• กระดาษบรรจุภัณฑ์
• วัสดุตัวกลางและวัสดุชั้นใน

เครื่องมือนี้เหมาะอย่างยิ่งสำหรับวัสดุที่ใช้ทั่วไปในการผลิตกล่องและบรรจุภัณฑ์สำหรับการขนส่ง.

มาตรฐานที่เกี่ยวข้องกับการทดสอบความต้านทานแรงอัดสำหรับช่วงสั้น

เครื่องทดสอบแรงอัดช่วงสั้น SCT-01 เป็นไปตามมาตรฐานต่อไปนี้:

มาตรฐาน	คำอธิบาย
DIN 54518	วิธีการทดสอบความต้านทานการบีบอัดในช่วงสั้นสำหรับกระดาษและกระดาษแข็ง
ISO 9895	การทดสอบความแข็งแรงต่อการบีบอัดของกระดาษและกระดาษแข็ง
TAPPI T826	วิธีการทดสอบแรงอัดช่วงสั้น
BS 7325	ข้อกำหนดการทดสอบความทนทานต่อการบีบอัดของกระดาษและกระดาษแข็ง
GB/T 2679.10	วิธีการทดสอบความทนทานต่อการบีบอัดของกระดาษและกระดาษแข็ง
QB/T 2386	การทดสอบประสิทธิภาพการบีบอัดของผลิตภัณฑ์กระดาษ

มาตรฐานเหล่านี้กำหนดวิธีการที่ได้รับการยอมรับในระดับสากลสำหรับการประเมินความแข็งแรงในการบีบอัด และเพื่อให้มั่นใจว่าผลการทดสอบระหว่างห้องปฏิบัติการต่าง ๆ สามารถเปรียบเทียบกันได้.

ประโยชน์จากการใช้เครื่องทดสอบแรงอัดช่วงสั้นแบบมืออาชีพ

การเลือกเซิร์ฟเวอร์เฉพาะ เครื่องทดสอบแรงอัดช่วงสั้น ให้ประโยชน์หลายประการแก่ผู้ผลิตและห้องปฏิบัติการ:

การควบคุมคุณภาพที่ดีขึ้น
ข้อมูลการบีบอัดที่แม่นยำช่วยระบุความแตกต่างของวัสดุก่อนที่จะส่งผลกระทบต่อการผลิต.

การออกแบบบรรจุภัณฑ์ที่ดีขึ้น
วิศวกรสามารถปรับปรุงโครงสร้างบอร์ดให้เหมาะสมที่สุด โดยอิงจากผลการวัดความแข็งแรง.

ลดการสูญเสียวัสดุ
การทดสอบที่เชื่อถือได้ช่วยสนับสนุนการพัฒนาบรรจุภัณฑ์ที่มีน้ำหนักเบา โดยไม่ลดทอนความทนทาน.

ประสิทธิภาพการทดสอบที่สูงขึ้น
การดำเนินงานแบบอัตโนมัติช่วยลดภาระงานที่ต้องทำด้วยมือและเพิ่มประสิทธิภาพในการทำซ้ำ.

การสนับสนุนด้านการปฏิบัติตามกฎระเบียบระดับนานาชาติ
การทดสอบตามมาตรฐานที่ได้รับการยอมรับช่วยบริษัทให้สามารถตอบสนองความต้องการของลูกค้าและอุตสาหกรรมได้.

วิธีเลือกเครื่องทดสอบแรงอัดช่วงสั้นที่เหมาะสม?

เมื่อเลือกอุปกรณ์สำหรับ การทดสอบความแข็งแรงต่อการบีบอัดในช่วงสั้นของกระดาษกล่องบรรจุภัณฑ์, ห้องปฏิบัติการควรพิจารณา:

• การปฏิบัติตามมาตรฐานที่กำหนด
• ความแม่นยำในการวัดแรง
• ความมั่นคงของระบบจับยึด
• การทดสอบระบบควบคุมความเร็ว
• ความสามารถในการจัดการข้อมูล
• ข้อกำหนดในการเตรียมตัวอย่าง
• บริการและสนับสนุนการปรับแต่งตามความต้องการ

สำหรับบริษัทที่มีแอปพลิเคชันเฉพาะทาง อุปกรณ์ทดสอบที่ออกแบบตามความต้องการ การบูรณาการซอฟต์แวร์ และระบบทดสอบอัตโนมัติ สามารถช่วยเพิ่มประสิทธิภาพการทดสอบได้มากยิ่งขึ้น.

The SCT-01 เป็นโซลูชันที่เชื่อถือได้สำหรับห้องปฏิบัติการที่ต้องการประเมินความแข็งแรงในการบีบอัดของวัสดุกระดาษและกระดาษแข็งอย่างแม่นยำ ระบบการทดสอบที่ได้รับการควบคุม การวัดแรงที่แม่นยำ และการออกแบบที่เน้นอุตสาหกรรม ทำให้อุปกรณ์นี้เหมาะสำหรับผู้ผลิตบรรจุภัณฑ์ สถาบันวิจัย และห้องปฏิบัติการควบคุมคุณภาพทั่วโลก.

สรุป

การประเมินความแข็งแรงในการบีบอัดอย่างแม่นยำเป็นสิ่งจำเป็นสำหรับการพัฒนาวัสดุบรรจุภัณฑ์ที่เชื่อถือได้และการรักษาคุณภาพผลิตภัณฑ์ให้คงที่ เครื่องทดสอบความแข็งแรงในการบีบอัดช่วงสั้นแบบมืออาชีพช่วยให้นักวิศวกรได้รับข้อมูลประสิทธิภาพของวัสดุที่เชื่อถือได้สำหรับการวิจัย การควบคุมการผลิต และการทดสอบความสอดคล้องกับมาตรฐาน Cell Instruments ให้บริการโซลูชันการทดสอบขั้นสูงสำหรับแอปพลิเคชันกระดาษและบรรจุภัณฑ์ รวมถึงเครื่องมือมาตรฐาน อุปกรณ์ยึดที่ปรับแต่งตามความต้องการ และระบบการทดสอบเฉพาะทาง ติดต่อทีมเทคนิคของเราเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับโซลูชันการทดสอบความต้านทานแรงอัดช่วงสั้นที่ออกแบบมาเพื่อตอบสนองความต้องการของห้องปฏิบัติการของคุณ.
