ASTM D689

ASTM D689:n ymmärtäminen

ASTM D689 määrittelee standardoidun menetelmän, jolla mitataan voima, joka tarvitaan paperin repimiseen kohtisuoraan arkin tasoon nähden sen jälkeen, kun repäisy on aloitettu. Testi perustuu Elmendorfin heilurimekanismiin, joka muuntaa potentiaalisen energianhäviön mitattavaksi repäisyvoimaksi.

Toisin kuin veto- tai murtotestit, ASTM D689 keskittyy sisäiseen repeytymiskestävyyteen. Tämä ominaisuus kuvastaa sitä, miten paperi käyttäytyy, kun siihen kohdistuu äkillisiä voimia jalostuksen, taiton, leikkaamisen tai käsittelyn aikana. Tästä syystä ASTM D689 täydentää usein muita lujuuskokeita, jotta saadaan kattavampi suorituskykyprofiili.

Standardia sovelletaan moniin paperi- ja kartonkilaatuihin, vaikka se ei sovi voimakkaasti suuntautuville papereille, kun on arvioitava poikkisuuntaista repeytymistä.

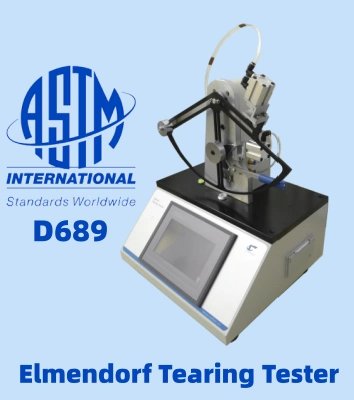

ASTM D689: Paperin repäisylujuuden testaus Elmendorfin repäisytesterillä.

The paperin repäisylujuuden testi ASTM D689:ssä kuvatussa menetelmässä käytetään Elmendorfin repäisytesteri repäisee yhden tai useamman paperikerroksen tietyn etäisyyden kautta. Laite mittaa heilurin tekemän työn repeämisen aikana ja näyttää keskimääräisen repeämisvoiman.

Kun useita levyjä testataan yhdessä, tulos on keskiarvo. Tämän arvon avulla laboratoriot voivat laskea yksittäisen levyn likimääräisen repeämiskestävyyden. Ohuille papereille, joissa yksittäisen arkin testaus on mahdollista, repeytymislujuus voidaan mitata suoraan.

The paperin repäisylujuus ASTM D689:n avulla saatu arvo on keskeinen indikaattori kuitujen sitoutumisesta, kuitujen pituudesta, jalostusolosuhteista ja levyn eheydestä.

Elmendorf-menetelmään perustuva testausperiaate

Elmendorf-menetelmä toimii yksinkertaisella mutta luotettavalla mekaanisella periaatteella. Heiluri, jonka massa ja geometria tunnetaan, vapautetaan kiinteältä korkeudelta. Heilahtaessaan se repii testauslaitteeseen kiinnitetyn testikappaleen. Repeytymisen aikana kuluva energia pienentää heilurin loppukorkeutta.

Mittalaitteen asteikko muuntaa tämän energiahäviön repimisvoimaksi. Koska repäisyetäisyys pysyy vakiona, ASTM D689 varmistaa, että tulokset ovat vertailukelpoisia eri laboratorioiden välillä, kun menettelyt ja laitteet pysyvät yhdenmukaisina.

Tämän periaatteen ansiosta Elmendorf-menetelmä on nopea, toistettavissa ja soveltuu paperitehtaiden ja testauslaboratorioiden rutiininomaisiin laadunvalvontatesteihin.

Testausmenettelyn yleiskatsaus ASTM D689:n mukaisesti

Tarkkojen ja toistettavien tulosten saamiseksi laboratorioiden on noudatettava ASTM D689:n mukaista jäsenneltyä menettelyä:

Näytteen valmistelu
Valmistele paperinäytteet halutun kokoisina ja suuntaisina. Testit tehdään tyypillisesti sekä koneen suuntaan että poikittaissuuntaan.

Ply-valinta
Valitse sopiva määrä kerroksia niin, että lukemat ovat Elmendorfin repeämismittarin kalibroidulla alueella.

Laitteen asetukset
Tarkista kalibrointi, varmista, että heiluri liikkuu vapaasti, ja varmista, että mikään kitka tai este ei vaikuta liikkeeseen.

Repeytymisen käynnistäminen ja testaus
Kiinnitä näyte tukevasti ja vapauta heiluri, jotta paperi repeää määritellyn matkan.

Tulosten tallentaminen
Kirjaa yksittäiset lukemat ja laske keskiarvo, enimmäis- ja vähimmäisarvot kullekin testisuunnalle.

Kerrosten määrän ja näytteiden kohdistuksen huolellinen valvonta on ratkaisevan tärkeää vaihtelun minimoimiseksi.

ASTM D689:n sovellukset paperiteollisuudessa

ASTM D689 -standardia käytetään edelleen laajalti loppukäytön suorituskyvyn ennustajana monissa paperilaaduissa. Pakkauspapereissa vaaditaan riittävää repäisykestävyyttä, jotta ne eivät rikkoudu täytön ja kuljetuksen aikana. Painopaperit hyötyvät tasapainoisesta repäisylujuudesta reunavaurioiden välttämiseksi nopean käsittelyn aikana.

Valvomalla paperin repäisylujuus, valmistajat voivat säätää raaka-aineita, jalostustasoja ja prosessiparametreja tasaisen laadun saavuttamiseksi.

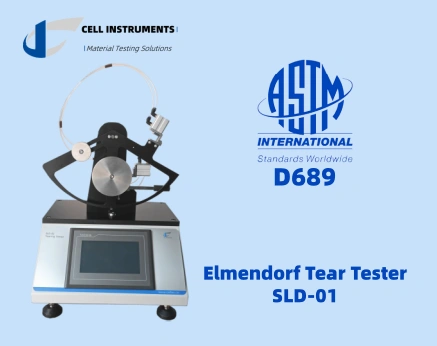

Luotettavat tulokset riippuvat vakaasta ja tarkasta instrumentoinnista. Nykyaikainen Elmendorfin repäisytesteri, kuten Cell Instruments repeämismittari SLD-01, tarjoaa tarkan energiamittauksen, pehmeän heiluriliikkeen ja selkeät digitaaliset tai analogiset lukemat. Nämä ominaisuudet auttavat laboratorioita täyttämään ASTM D689 -standardin vaatimukset ja parantavat samalla tehokkuutta ja toistettavuutta.

Cell Instruments Co., Ltd. tukee paperin testauslaboratorioita ammattilaistason repäisytestauslaitteilla ja teknisellä asiantuntemuksella, mikä takaa kansainvälisten standardien noudattamisen ja pitkäaikaisen testausluotettavuuden.

Johtopäätös

ASTM D689 tarjoaa hyväksi havaitun ja käytännöllisen menetelmän paperin repäisykestävyyden arvioimiseksi Elmendorfin menetelmän avulla. Kun laboratoriot ymmärtävät testausperiaatteen, noudattavat oikeaa menettelyä ja valitsevat sopivat laitteet, ne voivat tuottaa luotettavia tietoja, jotka tukevat laadunvalvontaa ja tuotekehitystä. Sekä paperinvalmistajille että käyttäjille ASTM D689 on edelleen tärkeä standardi todellisen suorituskyvyn arvioimiseksi....

Luotettavat testausratkaisut, jotka täyttävät ASTM:n ja kansainväliset standardit, Soluinstrumentit tarjoaa ammattilaistason järjestelmiä ja asiantuntevaa teknistä tukea, joka on räätälöity testaustarpeidesi mukaan.

UKK

Mikä on ASTM D689 ja miksi se on tärkeä?
ASTM D689 on standardoitu testimenetelmä, jota käytetään mittaamaan paperin repäisylujuus käyttämällä Elmendorfin repäisytesteri. Se tarjoaa kriittisiä tietoja laadunvalvontaa varten ja ennustaa paperin suorituskykyä loppukäytössä.

Mitkä materiaalit voidaan testata ASTM D689:n avulla?
Tätä testiä sovelletaan useimpiin paperilaatuihin, kuten toimistopaperiin, pakkauspaperiin ja erikoispapereihin. Se mittaa sekä koneen suuntaista että poikittaissuuntaista paperia. paperin repäisylujuus materiaalin kestävyyden tarkan arvioinnin varmistamiseksi.

Miten Elmendorfin repeämismittari toimii tässä testissä?
The Elmendorfin repäisytesteri käyttää heiluria paperinäytteen repimiseen. Paperin repeytyessä absorboitunut energia rekisteröidään, ja se muunnetaan sen jälkeen paperin repäisylujuus arvo yhdelle arkille tai useammalle kerrokselle.

Mitkä ovat ASTM D689 -standardin mukaisen paperin repäisylujuuskokeen tärkeimmät vaiheet?
Menetelmään kuuluu näytteen valmistelu, paperin kiinnittäminen Elmendorfin testaaja, repäisyn aloittaminen, repäisyvoiman kirjaaminen ja keskimääräisen repäisyvoiman laskeminen. repäisylujuus. Testit suoritetaan sekä koneen että ristiin suuntaisesti kattavien tulosten saamiseksi.
