ASTM D624

Scheursterkte testmethode

ASTM D624 speelt een centrale rol bij de evaluatie van de scheurweerstand van rubber en thermoplastische elastomeren (TPE's). Industrieën die elastomeermaterialen gebruiken, zoals medische apparatuur, verpakkingen, auto's, consumentenproducten en elektronische componenten, vertrouwen op deze norm om te beoordelen hoe materialen reageren wanneer scheuren ontstaan en zich verspreiden onder belasting. Omdat scheuren vaak ontstaan door kleine defecten tijdens het gebruik, is inzicht in scheursterkte rubber is essentieel om duurzaamheid en productveiligheid te garanderen.

Deze methode beschrijft hoe scheurgedrag gemeten kan worden met een trekbank en definieert verschillende proefstukgeometrieën, elk ontworpen om specifieke faalwijzen vast te leggen.

Offerte aanvragen

Rubber scheursterkte en het belang ervan

De scheursterkte rubber Deze eigenschap geeft aan hoe goed een materiaal bestand is tegen het ontstaan of de voortplanting van een scheur. Terwijl de treksterkte het totale uitrekvermogen meet, richt de scheursterkte zich op echte faalwijzen. Scherpe randen, cyclische belasting, slijtage of ingebedde deeltjes produceren vaak lokale spanningen waardoor scheuren het meest voorkomende schademechanisme is tijdens het gebruik.

Verschillende factoren beïnvloeden de scheurprestaties, waaronder de spanningsverdeling, de reksnelheid, de geometrie van het proefstuk en de aanwezigheid van inkepingen. ASTM D624 biedt een gecontroleerde en herhaalbare methode om deze effecten te kwantificeren, zodat ingenieurs en QC-professionals betrouwbare vergelijkingen kunnen maken.

Standaardvereisten voor scheurvastheidstest

De scheursterkte test standaard specificeert procedures voor het prepareren van monsters, het conditioneren ervan en het toepassen van een gestaag toenemende belasting totdat volledige breuk optreedt. Een trekbank trekt aan het proefstuk met een bepaalde kruiskopsnelheid. De geregistreerde kracht per dikte-eenheid geeft de scheursterkte weer.

Volgens de standaard:

• Type A, B en C monsters gebruiken 500 ± 50 mm/min scheidingssnelheid.
• Type T- en CP-monsters gebruiken 50 ± 5 mm/min snelheid.
• De juiste uitlijning van het preparaat zorgt voor een gelijkmatige spanning en voorkomt dat de grip wegglijdt.
• Testresultaten van verschillende geometrieën zijn niet uitwisselbaar omdat elk ontwerp een ander scheurmechanisme karakteriseert.

Dit onderscheid stelt gebruikers in staat om testen af te stemmen op specifieke productomstandigheden.

ASTM D624 Type A, Type B, Type C, Type T en Type CP

ASTM D624 bevat verschillende proefstuktypes die elk een ander bezwijkgedrag vertonen. Deze variaties sluiten nauw aan bij diverse elastomeertoepassingen.

ASTM D624 Type A - Halvemaan voor kleinere monsters

ASTM D624 Type A Lijkt op Type B, maar zonder de verlengde lipuiteinden. Laboratoria gebruiken Type A als ze werken met kleinere gegoten onderdelen of beperkte materiaalhoeveelheden. Het meet ook de scheurgroei, maar kan een iets andere spanningsverdeling vertonen door de kortere meetlengte.

ASTM D624 Type B - Halvemaan met lipjes

ASTM D624 Type B is een van de meest gebruikte geometrieën. Het kenmerkt een sikkel met scheermesjes en verlengde lipjes die de grijpstabiliteit verbeteren. Dit type meet Scheurvoortplantingssterktewaardoor het ideaal is voor algemene kwaliteitscontrole van rubber. Fabrikanten kiezen vaak voor Type B als het originele vel groot genoeg is om de vereiste afmetingen voor te bereiden.

ASTM D624 Type C - 90-graden topmonster

ASTM D624 Type C heeft een duidelijke hoek van 90 graden zonder inkeping. De spanningsconcentratie aan de top helpt bij het evalueren van scheurinitiatiesterkteDit is cruciaal bij het beoordelen van breuk door scherpe hoeken of ingebedde gebreken. Als de scheur niet bij de apex ontstaat, kunnen de resultaten lijken op treksterkte, dus een juiste voorbereiding van het monster is essentieel.

ASTM D624 Type T - Scheurproef voor broeken

ASTM D624 Type T bestaat uit een split-leg geometrie die lijkt op de vorm van een broek. Het meet de scheurvoortplanting over de lengte van het monster. Type T wordt veel gebruikt voor flexibele elastomere films, dunne platen en zachte TPE-compounds.

ASTM D624 Type CP - Beperkte padscheur

ASTM D624 Type CP is een aanpassing van Type T. Het gebruikt een beperkt scheurpad en dikkere poten om ervoor te zorgen dat de scheur uitgelijnd blijft, waardoor hij bijzonder geschikt is voor materialen die gevoelig zijn voor afwijkingen of overmatig uitrekken. Dit leidt tot stabielere en herhaalbare vermeerderingsresultaten.

De juiste scheursterkte tester kiezen

Een geschikte scheursterkte tester zorgt voor nauwkeurige en consistente resultaten. De tester moet stabiele kruiskopsnelheden handhaven, gevoelige krachtmetingen uitvoeren en verschillende greepconfiguraties ondersteunen.

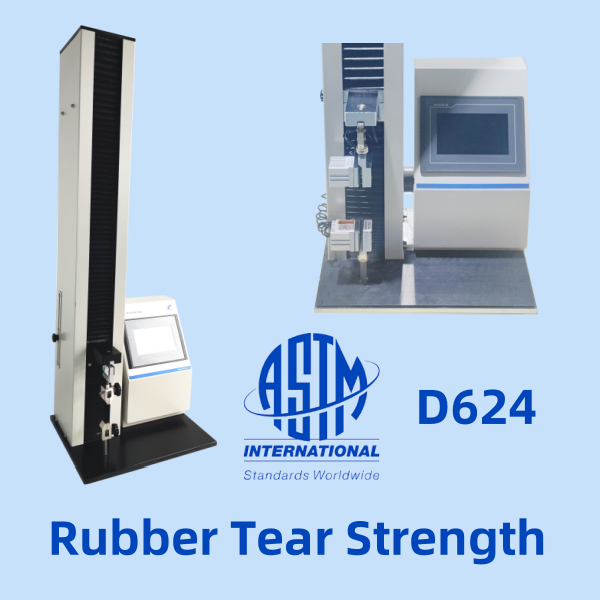

De Cell Instruments TST-01 Treksterkte Tester is een uitstekende keuze voor ASTM D624 testen vanwege zijn:

• Precisiemeetcel en hoge bemonsteringssnelheid
• Stabiele kruiskopbeweging voor scheurtesten met zowel hoge als lage snelheid
• Compatibel met Type A, B, C, T en CP armaturen
• Aanpasbaarheid voor zowel R&D als routinematige kwaliteitsinspectie

Dankzij de mogelijkheid om te schakelen tussen verschillende scheurmodi kunnen laboratoria de volledige reeks ASTM D624-tests uitvoeren met één apparaat.

Neem contact met ons op voor een ASTM D624 testoplossing

ASTM D624 biedt een uitgebreid kader voor het evalueren van scheurgedrag in rubber en TPE producten. Dankzij de verschillende soorten monsters kunnen gebruikers scheurinitiatie en -voortplanting in verschillende toepassingen vastleggen. Door gebruik te maken van betrouwbare instrumenten zoals de TST-01 Trekbankkunnen laboratoria consistente, nauwkeurige en herhaalbare resultaten bereiken die de productkwaliteit verbeteren en materiaaltechnische beslissingen versterken. Voor fabrikanten en kwaliteitspersoneel die op zoek zijn naar een betrouwbare scheurbeoordeling, blijft ASTM D624 een onmisbare standaard.
