ASTM D7003

ASTM D7003 يحدد طريقة موحدة لتقييم خصائص الشد الشريطي للأغشية الأرضية المقواة, والتي تستخدم على نطاق واسع في أنظمة الاحتواء البيئي مثل مدافن النفايات والخزانات وعمليات التعدين. وتجمع هذه المواد بين صفائح البوليمر مع تقوية النسيج، مما يجعل سلوك الشد الخاص بها أكثر تعقيدًا من الأغشية التقليدية.

تركز هذه الطريقة على مراقبة الجودة (QC)، وضمان الجودة (QA)، والتطبيقات البحثية بدلاً من التصميم الهيكلي. ويركز على الاختبار على طول اتجاهات التعزيز لتعكس بدقة أداء المواد.

تتضمن النتائج الرئيسية للمعيار ASTM D7003 ما يلي:

• قوة الشد القصوى (كيلو نيوتن/متر)
• الاستطالة عند ذروة الحمل (%)
• الحمل والاستطالة عند الكسر النهائي
• الاتساق الإحصائي (المتوسط والانحراف المعياري)

اختبار الشد الشريطي للأغشية الأرضية

ال اختبار الشد الشريطي للأغشية الأرضية بموجب معيار ASTM D7003 يقيس كيفية استجابة الأغشية الأرضية المقواة لقوى الشد أحادية المحور. على عكس اختبارات الشد العريض، تعزل هذه الطريقة خيوط تقوية محددة داخل عينة ضيقة.

تحضير العينة

• العرض: 25 مم (1 بوصة)
• الطول: ≥150 مم (6 بوصات)
• الاتجاه: موازٍ لاتجاه التعزيز (MD أو TD)
• الكمية: الحد الأدنى 5 عينات لكل اتجاه

من المتطلبات الأساسية أن يجب أن تظل خيوط التقوية متصلة بين المقابض. أي انقطاع يقلل بشكل كبير من قوة القياس ويضر بصحة البيانات.

إجراء اختبار الشد الشريطي

ال إجراء اختبار الشد الشريطي في ASTM D7003 تسلسلًا دقيقًا لضمان الحصول على نتائج موثوقة:

الإجراء خطوة بخطوة

1. ضبط طول المقياس
   اضبط فصل المقبض على 75 مم (3 بوصات).
2. جبل العينة
   قم بمحاذاة العينة في المنتصف، مع التأكد من تطابق اتجاه الحمل مع اتجاه التعزيز.
3. تطبيق حمل الشد
   مُدَّ العينة بسرعة ثابتة مقدارها 300 مم/دقيقة حتى الفشل.
4. مراقبة السلوك
   سجل منحنى امتداد الحمل والامتداد بشكل مستمر.
5. التحقق من صحة النتائج
   تجاهل النتائج إذا:
   • يحدث الانزلاق
   • يحدث الكسر عند القبضات
   • تسحب التعزيزات للخارج دون أن تنكسر
6. تكرار الاختبار
   إجراء اختبارات لجميع العينات في كلا الاتجاهين.

البيانات المسجلة الرئيسية

• الحمل الأقصى
• فصل القبضة عند ذروة التحميل
• التحميل عند الاستراحة النهائية
• الاستطالة عند الاستراحة النهائية

اختبار استطالة الغشاء الأرضي

ال اختبار استطالة الغشاء الأرضي يحدد مقدار تمدد العينة قبل الفشل، مما يوفر نظرة ثاقبة على الليونة وكفاءة التسليح.

حساب الاستطالة

$\نص \{إطالة (\%)} = \frac{ \دلتا L}{75} \أضعاف 100$الاستطالة (%)= 75 ΔL×100

أين:

• Δل = إزاحة القبضة (مم)
• 75 مم = طول المقياس الأولي

الترجمة الفورية

• استطالة منخفضة → تقوية صلبة وعالية القوة
• استطالة عالية الاستطالة → هيكل مرن، وتحمل أفضل للتشوه

كلتا القيمتين ضروريتان لتقييم الأداء في ظل ظروف الإجهاد الميداني, خاصة في أنظمة الاحتواء.

التوصية بالمعدات اللازمة لاختبار ASTM D7003

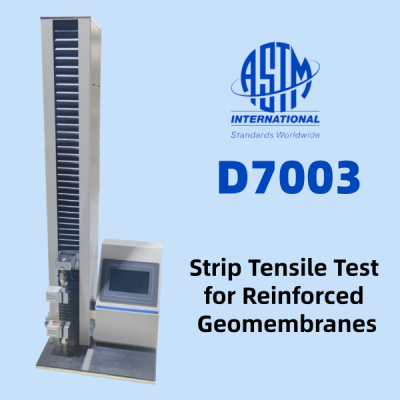

يتطلب التنفيذ الدقيق للمواصفة القياسية ASTM D7003 وجود نظام اختبار الشد عالي الدقة. إن Cell Instruments TST-01 جهاز اختبار الشد مناسبة بشكل خاص لهذا التطبيق.

لماذا تختار TST-01؟

• تحكم PLC مستقر مع واجهة HMI يضمن إدارة دقيقة للاختبار
• نطاق سرعة واسع (1-500 مم/دقيقة) تفي بسهولة بمتطلبات 300 مم/دقيقة
• دقة إزاحة عالية (± 0.01 مم) يدعم القياس الدقيق للاستطالة
• تركيبات قابلة للتخصيص استيعاب عينات الغشاء الأرضي
• عرض المنحنى في الوقت الحقيقي يعزز تحليل البيانات

ضمان الدقة والامتثال لاختبار ASTM D7003 مع حلول اختبار الشد المتقدمة. تتيح المعدات المناسبة القياس الدقيق لقوة الشد والاستطالة، مما يساعدك في الحفاظ على جودة المنتج وتلبية المعايير الدولية. تقدم Cell Instruments أنظمة موثوقة وقابلة للتخصيص مصممة لتطبيقات اختبار الأغشية الأرضية. قم بتحسين سير عمل الاختبار الخاص بك، وتحسين اتساق البيانات، وتعزيز عملية ضمان الجودة باستخدام تقنية اختبار الشد الاحترافية.

الأسئلة الشائعة حول ASTM D7003

1. فيم تستخدم ASTM D7003؟
يقوم بتقييم خصائص الشد للأغشية الأرضية المقواة لأغراض مراقبة الجودة وضمان الجودة والأغراض البحثية.

2. لماذا يجب أن تتماشى العينات مع اتجاه التعزيز؟
ونظرًا لأن قوة الشد تعتمد بشكل كبير على اتجاه التعزيز، فإن عدم المحاذاة يؤدي إلى نتائج غير دقيقة.

3. ماذا يحدث إذا كانت الخيوط غير متصلة؟
تنخفض قوة الشد المقاسة بشكل ملحوظ، مما يجعل النتيجة غير صالحة.

4. هل أSTM D7003 مناسبة لحسابات التصميم؟
لا، إنه اختبار مؤشر ولا ينبغي استخدامه مباشرةً في التصميم الهندسي.

5. ما هي سرعة الاختبار القياسية؟
سرعة الرأس المتقاطع المطلوبة هي 300 مم/دقيقة.

6. كيف تُحسب قوة الشد؟
بقسمة الحمل الأقصى على عرض العينة، معبراً عنه بوحدة كيلو نيوتن/متر.
